Znáte základní komponenty v rozvodné skříni?

Znáte základní komponenty v rozvodné skříni?

Otevřete rozvodnou skříň, která se nachází před jističem, svorkou, ochranným modulem a dalšími součástmi elektrického systému. Každá součást má jasnou funkci, aby společně zajistila bezpečnou distribuci a stabilní provoz energie. Níže, China Ouyue Electric, abyste mohli rozebrat klíčové součásti rozvodné skříně a její pracovní princip.

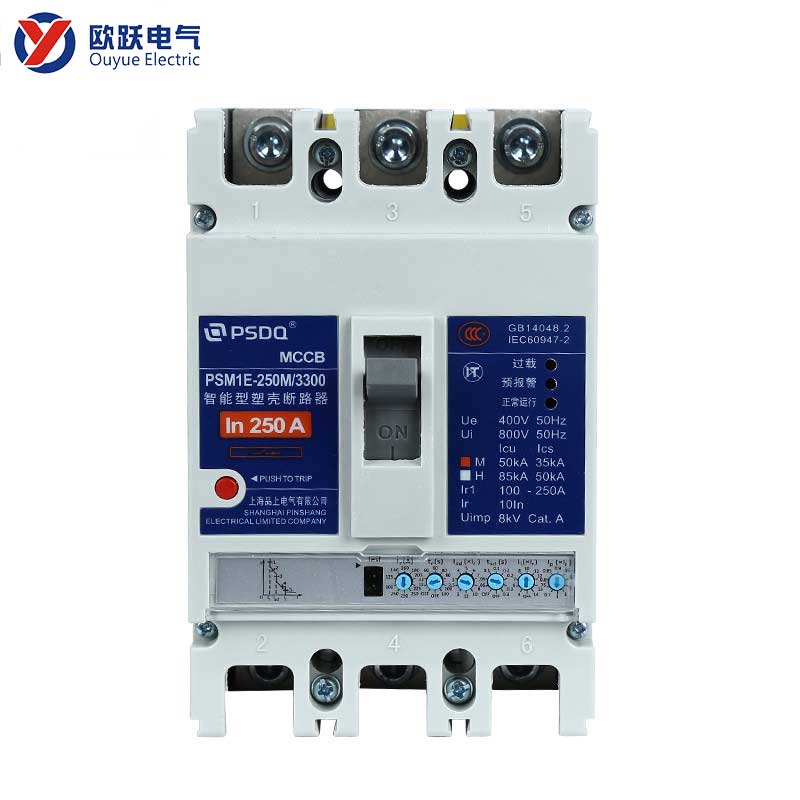

Jistič - základní součást ochrany obvodu

Jistič je základním prvkem ochrany obvodu v rozvodné skříni. Jeho funkcí je automaticky odpojit proud, když dojde k přetížení nebo zkratu v obvodu, a zabránit přehřátí obvodu, aby způsobilo poškození zařízení nebo bezpečnostní nehody.

• Princip činnosti: Když proud přes jistič překročí jmenovitou hodnotu nebo dojde ke zkratu, vnitřní tepelně citlivý prvek nebo elektromagnetický mechanismus spustí vypínací zařízení, takže dojde k oddělení kontaktů a tím k přerušení obvodu. Po odstranění závady lze jistič ručně resetovat a obnovit tak napájení.
• Běžné typy: tepelný jistič využívající ohýbání bimetalové desky k dosažení vypnutí, vhodný pro ochranu proti přetížení; Magnetický jistič se spoléhá na to, že elektromagnetická cívka působí rychle v okamžiku zkratu a doba odezvy je kratší. Tepelně magnetický jistič kombinuje dva mechanismy a zohledňuje požadavky na odezvu ochrany proti přetížení a ochrany proti zkratu, která je v současné době široce používána v rozvodných skříních.

V rozvodné skříni každý jistič odpovídá nezávislému obvodu pro realizaci bočníkového ovládání různých obvodů, jako je osvětlení, zásuvka a speciální zařízení, což je výhodné pro odstraňování problémů a každodenní údržbu.

Pojistka - jednorázový nadproudový ochranný prvek

Pojistky se stále používají v některých scénářích, které vyžadují vysokou rychlost odezvy ochrany. Pojistka je jednorázové ochranné zařízení, jeho funkcí je přerušit poruchový obvod ve vlastním pojistkovém režimu.

Pojistka je vybavena taveninou kovu, když procházející proud překročí mez zatížení, tavenina se rychle pojistí a odpojí obvod. Protože proces fixace je téměř okamžitý, pojistky se často používají k ochraně přesných elektronických zařízení nebo důležitých nástrojů.

Přepěťová ochrana - speciální modul pro potlačení přechodného přepětí

Systém napájení budovy je citlivý na blesky, spouštění a zastavování velkých zařízení nebo kolísání elektrické sítě, což má za následek přechodné přepětí. Úlohou přepěťového ochranného zařízení (SPD) je rychle vybít toto přepětí na zemnící konec, omezit napětí portu zařízení, a tím chránit zadní elektrické zařízení.

Podle rozdílu v místě instalace a úrovni ochrany lze SPD rozdělit do tří hlavních kategorií:

Ochrana proti blesku typu 1: instalovaná ve skříni hlavního přívodu, používá se k ochraně před přímým bleskem nebo silným přepětím způsobeným vnějšími vedeními.

Typ 2 SPD: nastavuje se v rozvodné skříni pro potlačení provozního přepětí způsobeného spouštěním a vypínáním silnoproudých zařízení v budově.

Typ 3 SPD: instalovaný v zásuvce terminálu nebo na přední straně zařízení, poskytuje jemnou ochranu pro jediné přesné zařízení.

Vyberte si Ou Yue, vyberte hlavní

Čína Ouyue Electric Co., Ltd. má více než deset let akumulace technologií v oblasti výroby kovových rozvodných skříní, produktů pokrývajících obytné, komerční a průmyslové scénáře.

Poskytujeme nejen standardní produkty distribučních boxů, ale také podle potřeb zákazníka v konfiguraci komponent, struktuře krabice, úrovni ochrany a dalších aspektech zakázkové výroby, abychom splnili bezpečnostní požadavky různých elektrických prostředí.

Vítáme nové i staré zákazníkyporadit a koupit, Ouyue Electric je ochoten poskytovat profesionální produkty a služby pro vaši elektrickou bezpečnost, aby poskytoval spolehlivou záruku.
