Proč je proces svařování kovových rozvodných skříní extrémně důležitý?

I. Svařování: „Problém“, který lze snadno přehlédnout při výrobě rozvodných krabic

Ve výrobním procesu kovových rozvodných skříní představuje svařování kritickou fázi po řezání a ohýbání plechu. Tento krok zajišťuje strukturální integritu krytu bezpečným spojením jednotlivých panelů do soudržné jednotky. Mnoho výrobců však upřednostňuje tloušťku plechu a povrchovou úpravu a přitom podceňuje kvalitu svařování.

Naproti tomu mezinárodní zákazníci – zejména ti v Evropě, Severní Americe a Austrálii – běžně posuzují uniformitu svaru, hermetičnost a povrchovou úpravu po svařování během továrních auditů nebo kontrol před odesláním. Co je příčinou této zvýšené kontroly?

II. Dva běžné typy svařovacích procesů

Mnoho levných rozvodných skříní využívá technologii bodového svařování. Každých pár centimetrů se provádí pouze bodové svařování v rozích krabice, zatímco zbývající švy jsou vyplněny tmelem.

Tento proces krátkodobě nevykazuje žádné problémy, ale po ročním pobytu venku na slunci a dešti tmel stárne a praská a mezerami pájených spojů se do krabice dostane vodní pára, která způsobí rez a zkraty ve vnitřních součástech.

III. Proč je proces svařování tak důležitý?

1. Výkon těsnění: Přímo určuje úroveň ochrany

Venkovní rozvaděče obvykle vyžadují stupeň ochrany proti vniknutí (IP) IP54, IP65 nebo vyšší, aby byla zajištěna dostatečná odolnost vůči okolnímu prostředí. Dosažení spolehlivé hydroizolace vyžaduje nepřetržité, nepřerušované svařování podél všech švů skříně. Naproti tomu bodové svařování zanechává mikroskopické mezery, které – navzdory následné aplikaci tmelu – nemohou za provozních podmínek zaručit dlouhodobou celistvost těsnění.

Mezinárodně je těsnost skříně ověřována pomocí standardizovaných zkušebních metod: buď podtlaková zkouška (podtlaková zkouška), při níž se odsaje vnitřní vzduch a kvantitativně se měří míra úniku; nebo test vysokotlakým vodním postřikem, při kterém je exteriér vystaven řízenému vystavení vodnímu paprsku podle IEC 60529, po kterém následuje vnitřní kontrola na pronikání vlhkosti. Empirické testy trvale prokazují, že kontinuálně svařované kryty vykazují výrazně lepší těsnicí výkon ve srovnání s alternativami bodově svařovanými.

2. Strukturální pevnost: Odolá namáhání během přepravy a instalace

Když je bodově svařovaná skříňová karoserie zvedána, přepravována nebo vystavena nárazu vnější síly, jsou svarové body náchylné k praskání, což způsobuje deformaci skříňového těla a selhání zavření dveřního panelu. Kontinuální svařování tvoří spojitý kovový spoj, který výrazně zvyšuje celkovou pevnost.

Mezinárodní inženýrské projekty často vyžadují, aby byly rozvodné skříně schopny odolat vibračním testům IEC 60068-2-6 a rázovým testům na úrovni IK (jako je IK08). Nepřetržité svařování je nezbytným procesem k dosažení těchto standardů.

3. Svary ovlivňují životnost antikorozní ochrany

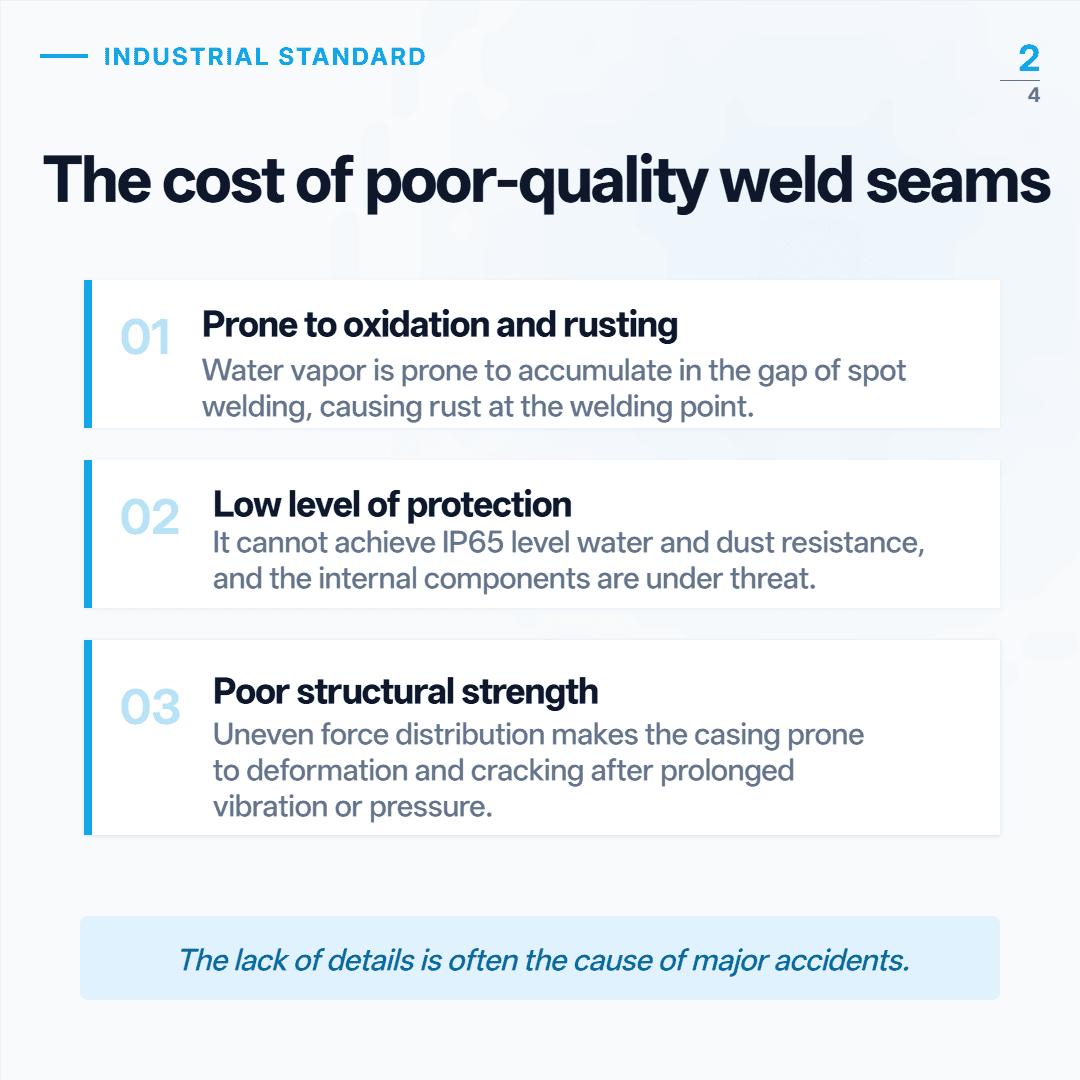

Nejběžnějším způsobem poruchy kovových rozvodných skříní není to, že plechy proreznou, ale že nejdříve zreziví sváry. Mezi důvody patří:

Vlhkost a elektrolyty jsou náchylné k hromadění ve štěrbinách bodového svařování, což vede ke štěrbinové korozi.

V tepelně ovlivněné zóně svařování se mění struktura materiálu a snižuje se jeho korozní odolnost.

Při nedostatečném broušení je povrch svaru drsný a přilnavost povlaku špatná.

4. Estetická přitažlivost: Odráží image značky

Na evropském a americkém trhu kvalita vzhledu výrobků přímo odráží výrobní úroveň dodavatelů. Rozvodnice s hrubými svary a nerovnoměrným broušením budou považovány za neprofesionální vadné výrobky.

V mezinárodním měřítku se obvykle vyžaduje, aby byl svarový šev vybroušen tak, aby byl v jedné rovině se základním kovem, s konzistentní povrchovou strukturou (jako je směr tažení kontinuálního drátu) a neměla by na něm zůstat žádná struska ze svařování. Při kontrole zboží se inspektor kvality dotkne oblasti svaru rukama, aby zkontroloval otřepy nebo nerovnosti.

IV. Profesionalita Ouyue Electric v oblasti svařovacích technik

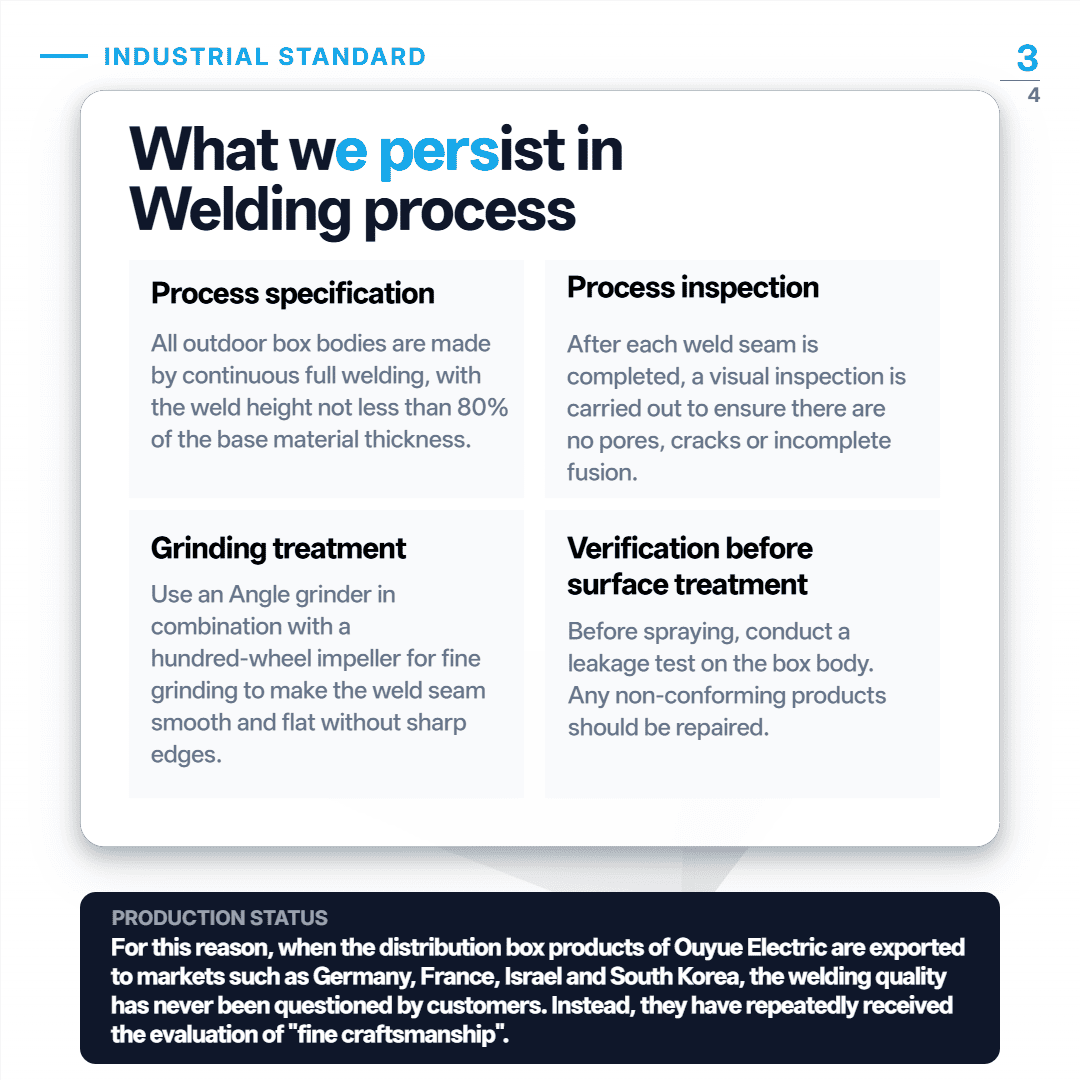

China Ouyue Electric Co., Ltd. při výrobě kovových rozvodných skříní přísně dodržuje následující standardy svařování:

Proč si vybrat nás?

Čína Ouyue Electric Co., Ltd. se již více než deset let specializuje na návrh a výrobu kovových rozvodných skříní. Všechny kryty určené pro venkovní použití jsou vyrobeny pomocí kontinuálního svařování s plným průvarem a podléhají přísnému standardizovanému ověřování těsnění – v souladu s požadavky IEC 60529. Potenciální klienti jsou vyzváni, aby provedli na místě audity naší svařovací výrobní linky a byli přímo svědky testování těsnosti.

Pro zakázková řešení – včetně rozvodných skříní, krytů nabíjecích stanic pro elektromobily a průmyslových řídicích skříní – nabízíme citlivou technickou podporu a společný vývoj. Ve společnosti Ouyue Electric začíná strukturální integrita a elektrická bezpečnost u přesně svařovaných, plně utěsněných skříní.
