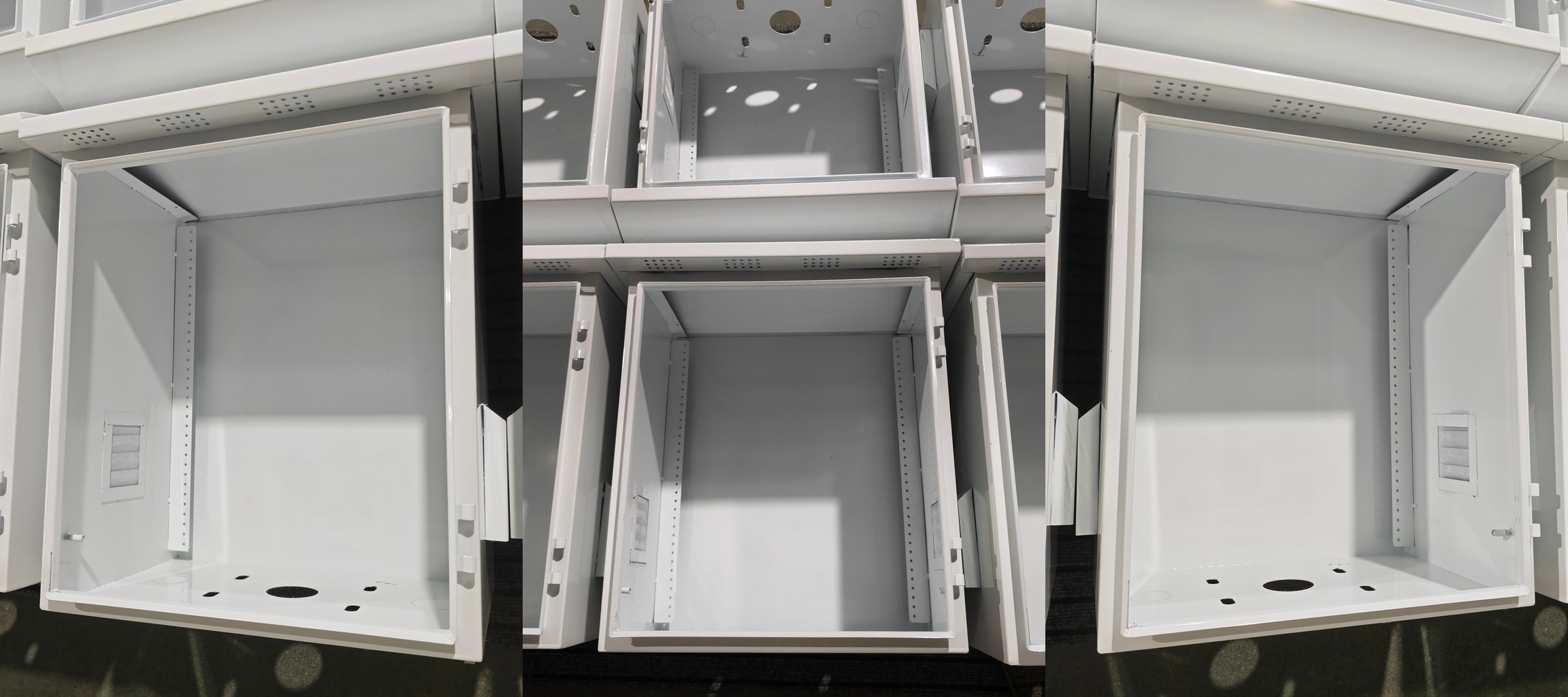

Nerezový rozvodný box s protidešťovou kapucí a ventilací proti hmyzu

Společnost Ouyue Electric vydala novou venkovní rozvodnou skříň z nerezové oceli pro vlhké trhy a trhy s vysokými srážkami s velkým tlakem hmyzu. Skříň nese přes horní panel stříšku proti dešti, větrací otvory na levém a pravém bočním panelu se sítí proti hmyzu namontovanou za každým otvorem, montážní konzolu uvnitř skříně pro komponenty dodané kupujícím a otvory pro vstup kabelů na spodním panelu.

Na venkovních elektrických skříních v tropických a přímořských oblastech se hromadí tři problémy. Monzunový déšť proniká švy dveří, hmyz proniká tepelnými průduchy a hnízdí uvnitř a energetické komponenty stále generují teplo, aniž by unikli.

Plně utěsněná skříň zadržuje déšť a zadržuje teplo dovnitř. Skříň s otevřenými větracími otvory uvolňuje teplo a propouští hmyz a déšť dovnitř. Nová venkovní rozvodná skříň z nerezové oceli odolná proti dešti odděluje tři úkoly: kryt proti dešti a spodní otvory pro kabely zvládají vodu, síťka proti hmyzu zase hmyz a levé a pravé větrací otvory vytvářejí konvekční cestu pro teplo.

Proč vlhké trhy potřebují ventilovanou nerezovou distribuční krabici

V jihovýchodní Asii a jižní Asii trvá vysoká vlhkost po celý rok, monzunové období trvá dlouho a hmyzí aktivita pokrývá většinu měsíců kalendáře. Telekomunikační základnové stanice, solární elektrárny a venkovní rozvodné skříně jsou umístěny v nechráněných pozicích, zatímco spínané napájecí zdroje, komunikační moduly a invertorové zátěže uvnitř neustále generují teplo.

Rozvodná skříň z nerezové oceli má ve vlhkých oblastech dvě funkce: strukturální odolnost vůči korozi a tepelné řízení vzduchu uvnitř skříně. Vlhkost a solná mlha kladou vysoké nároky na trvanlivost povlaku obyčejné za studena válcované oceli, protože jediné porušení povlaku umožňuje šíření koroze směrem dovnitř z místa porušení.

Nerezová ocel třídy 304 a 316 klade odolnost proti korozi spíše do materiálu než do povlaku, což snižuje závislost na celistvosti povlaku. Solární projekty a projekty akumulace energie instalované venku stále častěji vyžadují nerezovou ocel pro tělo skříně.

Uvnitř designu: Co dělá pět komponent

Kryt proti dešti přesahuje přední a oba boční panely a odvádí svislý déšť pryč od švu dveří a větracích otvorů. Levé a pravé ventilační otvory tvoří konvekční cestu s nízkoúrovňovým sáním a vysokým výfukem.

Síť proti hmyzu je umístěna za každým větracím otvorem a je dimenzována tak, aby blokovala běžný létající hmyz a zároveň umožňovala průchod vzduchu. Vnitřní držák zajišťuje jističe, ovladače nebo komunikační moduly dodané kupujícím. Spodní otvory pro vstup kabelů umožňují kabelům vstup a výstup zespodu, což zabraňuje zachycování vody vytvořené bočním vstupem.

Pro prašné instalace společnost Ouyue Electric doporučuje přidat odnímatelný prachový filtr mimo každý větrací otvor a nastavit plán čištění. Konstrukce ventilace upřednostňuje odvod tepla a nevyhovuje polohám s častým vysokotlakým smýváním a na stránce produktu jsou výslovně uvedena vhodná a nevhodná prostředí.

Volba materiálu: Ocel válcovaná za studena, 304 a 316

Materiál určuje, jak dlouho venkovní skříň vydrží. Níže uvedená tabulka porovnává tři běžné specifikace z hlediska odolnosti proti korozi, vhodného prostředí a ceny.

Výběrovým testem je expozice soli. Vnitrozemské projekty a chráněné venkovní pozice dobře fungují s nerezovou ocelí 304, zatímco pobřežní lokality, zóny s vysokou solnou mlhou, chemické závody a projekty odsolování vyžadují nerezovou ocel 316.

Cenový rozdíl mezi těmito dvěma třídami je velký, takže špatný výběr materiálu na rozvodné skříni z nerezové oceli způsobuje buď nadměrné náklady, nebo brzkou korozi. Zapsání podmínek místa do dotazu odstraní dohady.

Kam se kryt hodí

Nová venkovní dešťová rozvodná skříň z nerezové oceli je postavena na odvodu tepla jako první, přičemž ochrana před deštěm a hmyzem má stejnou váhu. Designově vyhovují čtyři aplikace.

Slučovač distribuce solární energie a akumulace energie zaujímá první místo mezi čtyřmi. Solární slučovací boxy a zařízení pro přeměnu skladování energie se montují venku, napájecí zařízení uvnitř běží nepřetržitě a na odvodu tepla záleží více než na úplném utěsnění.

Na vlhkých trzích může hmyz vstupující do skříně přemostit svorky a způsobit zkrat, což činí síťku proti hmyzu nejcennější v aplikacích solárních slučovačů. Ouyue Electric může potvrdit počet a umístění ventilačních otvorů proti zatížení projektu.

Čtení stupně ochrany

Ouyue Electric dodává venkovní nerezovou rozvodnou skříň odolnou proti dešti ve čtyřech stupních ochrany: IP54, IP55, IP56 a IP65. Nový odvětrávaný design využívá levé a pravé větrací otvory se sítěmi proti hmyzu a standardní přepravní třída ventilovaného modelu je IP54 nebo IP55.

Projekty vyžadující IP56 nebo IP65 mohou během dotazování uvést prostředí instalace a způsob chlazení a technický tým Ouyue Electric potvrdí vhodnou strukturu.

Kupující si mohou přečíst IP kód podle IEC 60529: první číslice pokrývá prach a druhá číslice vodu. Skutečná ochrana odvětrávané skříně vychází z rozměrů stříšky, geometrie větracích otvorů, sítě proti hmyzu a těsnění dohromady, takže na struktuře záleží více než na štítku.

Při přejímce projektu zkontrolujte, zda lze síťku proti hmyzu vyjmout pro čištění, zda je mezera dveří rovná a zda je těsnění zcela vypěněné.

Přizpůsobení a dodání

Ouyue Electric provozuje závod o rozloze 2 000 metrů čtverečních v Liushi, Zhejiang, se dvěma montážními linkami, více než 10 lety zkušeností s výrobou kovových skříní a certifikací CE. Nová venkovní rozvodná skříň z nerezové oceli odolná proti dešti umožňuje přizpůsobení na základě výkresu.

Délka, šířka, výška a tloušťka plechu se všechny přizpůsobují, zatímco pozice výřezů, značky sítotisku, rozměry pláště proti dešti a počet větracích otvorů se řídí specifikací projektu.

Minimální objednací množství je 10 kusů, což vyhovuje jak skladovým zásobám distributorů, tak malým projektovým zkouškám. Materiál těla je volitelný z oceli válcované za studena, nerezové oceli 304 a nerezové oceli 316, s odnímatelným prachovým filtrem nabízeným jako volitelná výbava.

Často kladené otázky

Vnikne déšť do větracích otvorů na nové nerezové rozvodné skříni?

Déšť nevstupuje přímo. Kryt proti dešti odvádí vertikální déšť pryč od povrchu skříně a větrací otvory jsou umístěny na levém a pravém bočním panelu za sítí proti hmyzu a deflektorem vody. U míst s prudkým deštěm nebo silným bočním větrem zašlete montážní orientaci společnosti Ouyue Electric během potvrzení projektu.

Snižuje síťka proti hmyzu chlazení?

Postih za proudění vzduchu závisí na velikosti ok a otevřené oblasti. Ouyue Electric vybírá síť o velikosti tak, aby blokovala běžný létající hmyz a zároveň udržovala dostatečné proudění chladicího vzduchu. V prašných oblastech přidejte vyjímatelný prachový filtr mimo každý větrací otvor a čistěte v pevných intervalech.

Které součásti může nést vnitřní držák?

Držák zajišťuje kupujícím dodané jističe, ovladače, komunikační moduly nebo napájecí zdroje. Společnost Uyue Electric dodává pouze skříň a držák a vnitřní komponenty zůstávají ve vlastnictví kupujícího. Montážní otvory a pozice na DIN lištu mohou být vyhrazeny výkresu.

Jaké je minimální množství objednávky?

Minimální objednací množství je 10 kusů. Délka, šířka, výška, tloušťka plechu, materiál, výřezy, kryt proti dešti a počet větracích otvorů jsou všechny přizpůsobitelné a prachový filtr je dodáván jako volitelná výbava.

Je k dispozici nerezová ocel 316 pro kryt?

Ano. Nerezová ocel 316 vyhovuje pobřežním lokalitám, zónám s vysokou solnou mlhou a chemickým závodům, zatímco místa ve vnitrozemí a obecně venkovní prostory dobře fungují s nerezovou ocelí 304. Obě třídy se spárují se stejnou odvětrávanou konstrukcí proti hmyzu.

Jak se potvrzuje stupeň ochrany?

Ouyue Electric dodává čtyři stupně ochrany: IP54, IP55, IP56 a IP65. Ventilovaný model se standardně dodává v IP54 nebo IP55. Během dotazu uveďte instalační prostředí a požadavek na chlazení a technický tým doporučí stupeň.

Lze na nerezovou rozvodnou skříň osadit ventilátor?

Yes. Počet a umístění ventilačních otvorů se řídí požadavky projektu a projekty aktivního chlazení si mohou vyhradit montážní pozici ventilátoru plus trasu napájecího kabelu. Konečné rozložení výřezu je potvrzeno podle výkresu.

Jak požádat o cenovou nabídku

Dodavatelé solárních a energetických zásobníků, integrátoři telekomunikačních základnových stanic a inženýrské firmy na úpravu vody a odsolování mohou kontaktovat společnost Ouyue Electric ohledně cen a vzorků nové venkovní rozvodné skříně z nerezové oceli odolné proti dešti.

Po doručení výkresu nebo seznamu velikostí technický tým potvrdí materiál, výřezy, kryt proti dešti a rozvržení ventilace. Požadavky zasílejte prostřednictvím poptávkového formuláře nebo si prohlédnětestránka kategorie rozvodných skříní z nerezové oceli .
