Venkovní dešťová rozvodná krabice: Šest detailů uvnitř

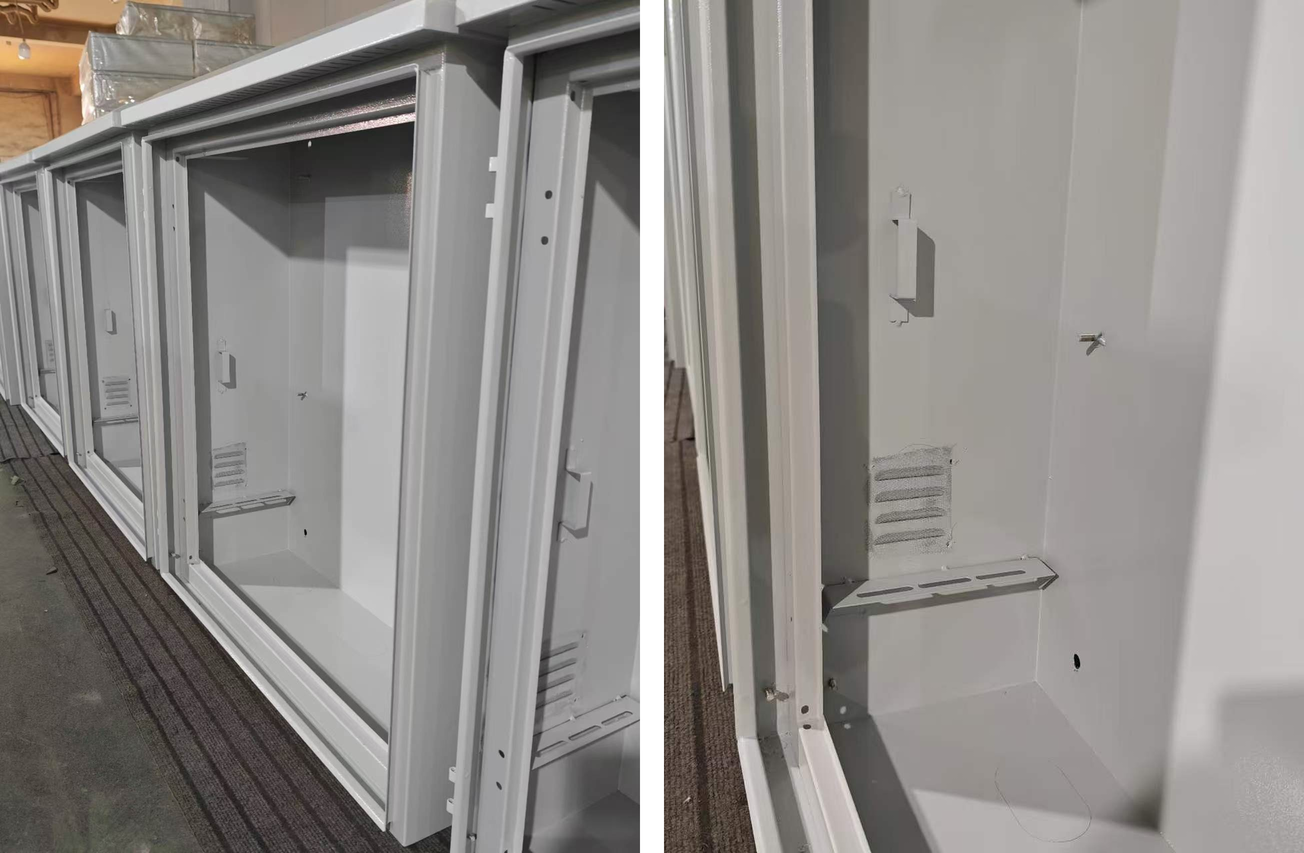

Ouyue Electric zveřejňuje tovární fotografie venkovních dešťových rozvodných skříní z nerezové oceli, které odpovídají šesti detailům viditelným na hotovém krytu k montážním krokům za každým z nich. Fotografie pocházejí z jednotek ve výrobě a na otevřených dveřích je vidět těsnění zárubně, boční větrací otvor se síťkou proti hmyzu, vnitřní držák, spodní štěrbinová podpěra, kruhové označení výřezu základny a dveřní panty.

Skříň je plechová sestava, takže odchylka v jakémkoli kroku zůstává na hotovém výrobku. Rám dveří bez rovinnosti zanechává po zavření dveří nerovnoměrnou mezeru. Těsnění s nerovným spojem nemůže za skutečných podmínek instalace udržet deklarovanou úroveň ochrany. Kupující při kontrole vzorku mohou začít třemi body: rovnoměrností mezery kolem zavřených dveří, těsněním běžícím jako jedna souvislá smyčka a výřezy odpovídajícími výkresu.

Šest viditelných detailů a montážní kroky za každým z nich

Rám dveří a těsnění: Odkud pochází úroveň ochrany

Těsnění zárubně probíhá na fotografiích nepřetržitě, je zalisováno do drážky a vytvořeno jako jeden kus ve čtyřech rozích. Těsnění je část, která se při montáži nejsnáze ztratí: pouze těsnění běžící jako jedna souvislá smyčka uzavírá okruh, jakmile je zámek utažen. Ouyue Electric dodává venkovní rozvaděče odolné proti dešti s krytím IP54, IP55, IP56 a IP65. Ventilované verze s bočními větracími otvory a síťkou proti hmyzu mají krytí IP54 nebo IP55.

Boční větrací otvor a síťka proti hmyzu: Oddělující chlazení od hmyzu

Boční stěna na fotografiích nese lamelový průduch s bílou síťkou proti hmyzu. Nízká úroveň sání a vysoká úroveň výfuku tvoří konvekční cestu odvádějící teplo z komponent ven z krytu. Síťka je umístěna za větracím otvorem, aby blokovala létající hmyz a zabránila shromažďování hmyzích těl uvnitř, kde mohou nečistoty přemostit terminály. V prašných oblastech se vyplatí přidat omyvatelný prachový filtr namontovaný mimo větrací otvor spolu s plánem čištění.

Vnitřní držáky a spodní podpěry: Vyhrazeny pro komponenty kupujícího

Fotografie ukazují vnitřní držák na stěně a řadu štěrbinových podpěr níže. Vnitřní prostor je vyhrazen pro komponenty dodané kupujícím: jističe, ovladače, komunikační moduly nebo napájecí zdroje jsou osazeny kupujícím, zatímco Ouyue Electric dodává kryt, držáky a montážní otvory. Drážkovaná podpěra je umístěna pod ventilačním otvorem a nese hmotnost součásti, aniž by blokovala konvekční cestu.

Značení výřezu základny: Vyhněte se vodní pasti

Základní panel na fotografiích ukazuje kruhový výřez. Kabely vstupují zespodu krytu, čímž se zabrání vodní pasti vzniklé při vstupu kabelů ze strany. Vyhrazený výřez lze prorazit nebo nechat zavřený, aby vyhovoval místu, čímž se sníží poškození povlaku vrtáním na místě. Tam, kde se plánuje vrtání na místě, by měl výkres uvádět průměr a množství otvoru, aby Ouyue Electric mohla dokončit práci před odesláním.

Dveřní panty: slabé místo v životnosti

Dveře na fotografiích jsou spojeny s obestavbou bočními panty. Závěsy, zámky, šrouby a uzemňovací kolíky jsou všechny vystavené součásti a v pobřežních prostředích s vysokou solnou mlhou nebo chemickým prostředím vystavený hardware obvykle selže dříve než tělo skříně. Specifikujte nerezovou ocel 304 nebo 316, aby odpovídala materiálu krytu a zamezila galvanické korozi mezi různými kovy. V případě, že dveře musí zůstat snadno ovladatelné, měla by technická dohoda zaznamenat typ závěsu a interval údržby.

Povrchová úprava a konzistence šarže

Fotografie ukazují světle šedý povlak s konzistentním leskem a barvou v rámci jedné výrobní šarže. Trvanlivost nátěru závisí spíše na kvalitě předúpravy než na samotném prášku a neúplné odmaštění nebo odstranění vodního kamene vede k tvorbě puchýřů a loupání během šesti měsíců až dvou let. Kupující by si měli vyžádat typ nátěru a tloušťku filmu a potvrdit barvu podle referenčního vzorníku RAL nebo Pantone, aby se předešlo viditelným rozdílům mezi šaržemi při objednání.

Dávkové dodání

Skříně na fotografiích jsou vyráběny v sérii z jednoho výkresu, s konzistentními rozměry a pozicemi výřezu. Ouyue Electric provozuje závod o rozloze 2 000 metrů čtverečních ve městě Liushi, Wenzhou, Zhejiang, se dvěma montážními linkami, více než 10 lety zkušeností s výrobou kovových krytů a certifikací CE.

Skříně se dodávají ze železa, nerezové oceli 304 a nerezové oceli 316. Pobřežní projekty a projekty s vysokou solnou mlhou jsou lépe obslouženy 316, zatímco vnitrozemská nebo obecná venkovní místa jsou obsluhována 304. Minimální objednávka je 10 kusů, s přizpůsobením na základě výkresu a hromadným dodáním.

Často kladené otázky

Může se hmyz dostat dovnitř ventilačním otvorem na nerezovém venkovním dešti odolném rozvodném boxu?

Síťka proti hmyzu je umístěna za větracím otvorem s velikostí ok zvolenou tak, aby blokovala běžný létající hmyz a zároveň umožňovala průchod vzduchu. V prašných oblastech se vyplatí přidat omyvatelný prachový filtr mimo větrací otvor a pravidelný plán čištění.

Jaké součásti může nést vnitřní držák?

Vnitřní držák a spodní štěrbinová podpěra fixují kupujícím dodávané jističe, ovladače, komunikační moduly nebo napájecí zdroje. Ouyue Electric dodává kryt, držáky a montážní otvory a kupující namontuje vnitřní komponenty.

Lze kabelovou průchodku základny otevřít tak, aby vyhovovala místu?

Ano. Základní panel nese vyhrazený kruhový výřez, vyražený nebo ponechaný zavřený, aby vyhovoval místu, s průměrem a množstvím potvrzeným podle výkresu.

Proč je kryt z nerezové oceli opatřen nátěrem?

Výběr závisí na prostředí projektu. Kryty na fotografiích jsou opatřeny světle šedým povlakem pro konzistentní barevné sladění a snazší odstranění povrchových stop, zatímco přírodní nerezová povrchová úprava je vhodná pro venkovní prostory.

Jaké je minimální množství objednávky?

10 kusů. Délka, šířka, výška, tloušťka plechu, materiál, pozice výřezu, potisk a množství odvzdušňovacích otvorů, to vše se vyrábí podle výkresu.

Distributoři rozvodných skříní, dodavatelé solárních a energetických skladů a integrátoři telekomunikačních základnových stanic mohou kontaktovat společnost Ouyue Electric pro vzorky a ceny venkovních rozvodných skříní z nerezové oceli odolné proti dešti. Po dodání výkresu nebo požadavku na rozměr technický tým potvrdí materiál, výřezy, povrchovou úpravu a úroveň ochrany. Poptávky je možné zasílat prostřednictvím poptávkového formuláře.
