Bouřková sezóna venkovní rozvodná skříň jak na ochranu před bleskem? Analýza návrhu uzemněné měděné tyče a přepěťové ochrany nerezové rozvodné skříně

I. Úder blesku nejen rozdělí střechu -- proč venkovní rozvodné skříně potřebují ochranu před bleskem?

Když blesk zasáhne budovu nebo přilehlou zem, může okamžitý proud dosáhnout velikosti v rozmezí desítek kiloampérů až stovek kiloampérů. Tento velký proudový impuls ohrožuje venkovní rozvodné skříně dvěma primárními cestami:

1.Přímý úder blesku: Blesk přímo zasáhne rozvodnou skříň nebo připojené kabely. I když je pravděpodobnost tohoto scénáře nízká, jakmile k němu dojde, vnitřní zařízení rozvodné skříně je okamžitě téměř úplně zničeno.

2. Indukovaný úder blesku a přepětí v rozvodné síti: Mnohem častější scénář nastává, když blesk zasáhne vzdálené elektrické vedení nebo komunikační kabel a vytvoří přepětí, které se šíří podél vodiče do rozvodné skříně; alternativně úder blesku do sousední země indukuje přepětí na přívodních a odchozích kabelech rozvodné skříně prostřednictvím intenzivních elektromagnetických impulsů. Toto "nepřímo přenášené" rázové napětí může dosáhnout několika tisíc voltů, což daleko převyšuje výdržné napětí konvenčních elektronických součástek, prorazí desky plošných spojů a okamžitě vypálí napájecí moduly.

V aplikačních scénářích včetně venkovních bezpečnostních monitorovacích distribučních boxů, distribučních boxů nabíjecích stanic a distribučních boxů komunikačních základnových stanic má vnitřní zařízení vysokou hodnotu aktiv a přísné požadavky na nepřetržité napájení. Ochrana před bleskem proto není volitelná pomocná funkce, ale povinný konstrukční požadavek.

II.Uzemňovací systém nerezová rozvodná skříň -- základní základ ochrany před bleskem

Nerezová rozvodná skříň slouží jako akritický článek v systémech ochrany před bleskem a uzemnění s jeho jádrem komponenty podrobně popsány takto:

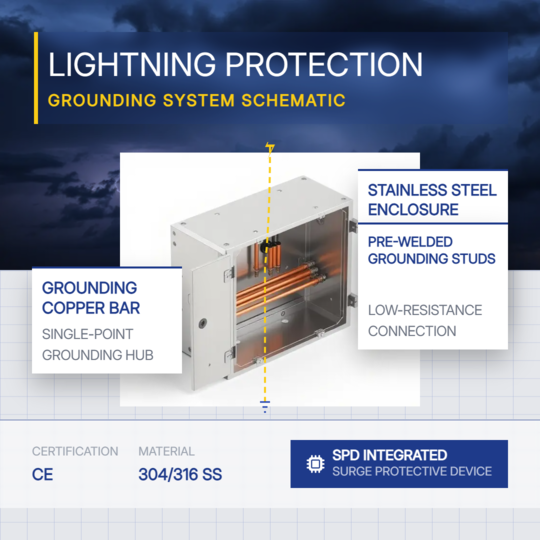

1.Uzemňovací měděná tyč: Konvergenční křižovatka pro všechny ochranné zemnicí vodiče

Zemnící měděná lišta namontovaná uvnitř rozvodná skříň je jádrem kompletního zemnícího systému skříně. The vyhrazený zemnící vodič bleskojistky, zemnící vodič bleskojistky krabice a ochranné uzemňovací vodiče všech připojených zařízení všechny se sbíhají v této křižovatce před připojením k uzemňovací síti přes hlavní zemnící vodič. Tato měděná tyč je vyrobena z mosazi, která nabízí vynikající elektrickou vodivost a odolnost proti korozi. Srovnáno s pozinkovanými železnými tyčemi, mosazné tyče nekorodují po dlouhodobém provozu, a jejich přechodový odpor zůstává stabilní, aniž by se časem zvyšoval.

Klíčová funkční hodnota uzemnění měděná lišta v systémech ochrany před bleskem je zarovnána s princip "jednobodového uzemnění": všechna ochranná uzemnění zařízení sbíhají na stejném místě, což zabraňuje sekundárnímu poškození zařízení způsobené potenciálními rozdíly indukovanými více rozptýlenými uzemňovacími body. Při okamžitém výboji bleskového proudu krátkodobě vysoko na zemnící měděné tyči se vytvoří potenciál. Pokud však ohrádky a signálové země všech připojených zařízení jsou elektricky ekvipotenciální připojené k této měděné tyči nevznikne žádný nebezpečný potenciálový rozdíl mezi různými částmi zařízení.

2. Skříň z nerezové oceli: Vnitřní ekvipotenciální těleso

Tělo krabice z nerezové oceli 304 je elektricky vodivá jako integrovaná struktura. Jakmile je krabicový kryt spolehlivý připojený k zemnící měděné liště tvoří celá krabice ekvipotenciál tělo s efektem Faradayovy klece. I když vnější elektromagnetické pole se drasticky změní, elektromagnetické prostředí uvnitř boxu zůstává relativně stabilní. Jistou míru poskytuje i krabicový kryt stínění a útlum pro vnitřní elektromagnetické impulsy. Mezitím, ekvipotenciálně lepená skříňová nástavba zajišťuje, že obsluhující personál nebude hrozí nebezpečí úrazu elektrickým proudem [v případě poruchy izolace systému].

III. Kontrola před deštěm -Tři záležitosti týkající se systému ochrany před bleskem venkovních rozvodů krabice

Pro venkovní rozvodné skříně již vloženo do provozu se doporučuje, aby personál obsluhy a údržby před příchodem bouřky proveďte následující kontroly vysoce rizikové období:

1. Vizuální kontrola uzemnění připojení:

Zkontrolujte, zda jsou všechny svorky na uzemňovací měděné liště bezpečně upevněn, zda je izolační vrstva zemnícího vodiče neporušené a zda má povrch měděné tyče silnou oxidaci nebo rez. Pokud zjistíte jakoukoli vůli, okamžitě ji utáhněte; pokud je nějaká koroze nalezen, okamžitě vyměňte odpovídající součást.

2. Odpor uzemnění měření:

 K měření použijte specializovaný tester zemního odporu zemnící odpor hlavní zemnící elektrody rozvodné skříně. Pokud naměřená hodnota překročí 10 ohmů, zkontrolujte zemnící elektrodu korozi, lomu nebo zkontrolujte, zda není okolní půda nadměrně suchá. Přidejte další zemnící elektrody nebo použijte činidlo snižující odpor jako potřebná.

3.Kontrola stavu SPD:

Většina SPD jsou vybaveny okénkem indikátoru stavu, kde zelená znamená normální stav provozu a červená signalizuje závadu vyžadující výměnu. SPD budou postupně degradovat po absorbování vícenásobných rázů. Když stavové okno zčervená, je indikuje, že selhal interní varistor a je nutné jej vyměnit v a včasným způsobem; jinak funkce ochrany před bleskem selže fungovat normálně.

IV:OUYUE Electrical poskytuje rychlé přizpůsobení venkovní dešťové rozvodné skříně

Spolehlivé řešení ochrany před bleskem pro venkovní rozvodné skříně vychází ze standardizované konstrukční úrovně provedení skříně, zahrnující ekvipotenciální připojení od uzemňovací měděná tyč ke krytu z nerezové oceli, stejně jako cesta od předinstalovaných zemnících šroubů k montážní základně SPD. Ouyue Nerezové rozvodné skříně Electric společnosti Electric jsou vybaveny strukturovaným uzemňovací systém z výroby, poskytující standardizovaný a spolehlivý základ platforma pro konstrukci ochrany před bleskem, každodenní provoz a údržbu pro koncové uživatele.

 Po potvrzení výkresů výrobků, hotové výrobky mohou být dodány k distribuci do 7 kalendářních dnů. Ať už požadujete standardní konfiguraci nebo hluboce přizpůsobený blesk řešení ochrany, odešlete prosím své technické specifikace a my to uděláme obratem vám poskytne doporučení řešení a ukázkovou výrobu časová osa.
