Jak mohou standardy distribuce energie na staveništích udržet krok s globální infrastrukturou, která se zahřívá? Společnost Ouyue Electric uvedla na trh vysoce odolný venkovní levý a pravý dvoudveřový box z nerezové oceli

I. Proč musí být rozvodná skříň na stavbách oranžová?

Na stavbách není nápadná oranžová barva nikdy jen pro dobrý vzhled – je to bezpečnostní signál. Bezpečnostní normy pro staveniště v různých zemích obecně vyžadují, aby dočasná zařízení pro rozvod energie používala vysoce rozpoznatelné varovné barvy, které umožňují operátorům a strojním řidičům na první pohled identifikovat umístění zdroje energie ve složitém prostředí a zároveň varují neprofesionály, aby se drželi stranou.

TentoVenkovní levý a pravý dvoudveřový box z nerezové oceli s levými a pravými dveřmispeciálně navržený pro staveniště je natřen oranžovou venkovní průmyslovou barvou a má tři praktické funkce: Za prvé, má vysokou rozlišovací schopnost a splňuje barevné normy pro bezpečnostní varování na staveništích; Za druhé, polyesterový práškový nátěr venkovní kvality je odolný vůči stárnutí ultrafialovým zářením a nevybledne ani nepráší po dlouhodobém vystavení slunečnímu záření. Za třetí, základní materiál je vyroben z nerezové oceli 304.

I když dojde k náhodnému poškrábání povlaku při nárazech na staveništi, samotný základní materiál nezreziví. To je výhoda, které se tradiční železné krabice s práškovým nástřikem nemohou rovnat.

II. Horizontální dvoudveřová konstrukce: Určená pro časté rozvody a údržbu na staveništích

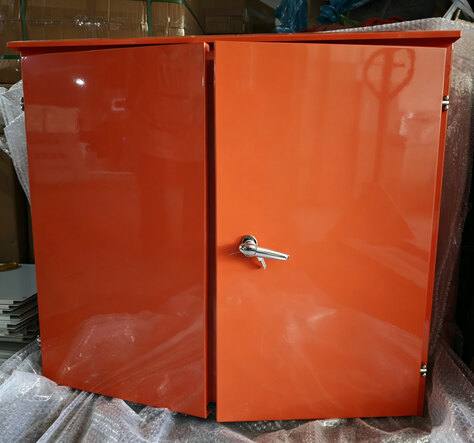

Na rozdíl od tradičních vertikálních rozvaděčů má tato levá a pravá dvoudveřová skříň z nerezové oceli s levými a pravými dveřmi čtvercovou horizontální strukturu. Na vrchní straně je opatřena dešťovou šikmou deskou, která dokáže účinně zabránit hromadění dešťové vody na horní straně a prosakování do vnitřku boxu. Šikmá horní část a hlavní tělo boxu jsou vyrobeny ze stejného nerezového plechu, který je tvořen CNC ohýbáním z jednoho kusu bez jakýchkoliv svarů, čímž je z konstrukčního hlediska eliminováno riziko netěsnosti v horní části.

Skříň má dvoudveřový design s levými a pravými dveřmi, které lze nezávisle otevřít. To umožňuje elektrikářům otevřít při zapojování nebo provádění údržby pouze dvířka na provozní straně, zatímco opačnou stranu nechávají zavřenou, aby se minimalizovalo vnikání prachu a vlhkosti. Dvoudveřová konfigurace také poskytuje větší pracovní prostor, takže je zvláště vhodná pro stavební projekty vyžadující časté úpravy konfigurací okruhů.

Hlavní dveře vpravo jsou vybaveny chromovaným zámkem kliky pro bezpečné uzamčení, zabraňující neoprávněnému přístupu nebo nesprávnému připojení. Podél okraje dveří je zapuštěn souvislý vodotěsný těsnící pásek vyrobený z pěnového materiálu s uzavřenými buňkami EPDM, který si udržuje stabilní elasticitu po dlouhou dobu při teplotách v rozmezí -40 °C až 120 °C, zajišťuje spolehlivý výkon i v drsném stavebním prostředí vystaveném slunci, dešti a extrémním teplotním výkyvům, čímž je dosaženo celkového krytí IP65. Dveřní pant využívá nerezové panty, které umožňují plynulé otevírání a zavírání a zároveň odolávají korozi. Ve spodní části krytu je předinstalováno několik kulatých otvorů pro vstup/výstup kabelů, z nichž každý je vybaven pryžovými průchodkami, které chrání izolaci kabelu před proříznutím o kovové hrany a zároveň poskytují účinnou odolnost proti prachu a vodě.

III. Detaily vnitřní konfigurace: Sekundární rozvodná elektrická skříň, která splňuje bezpečnostní normy

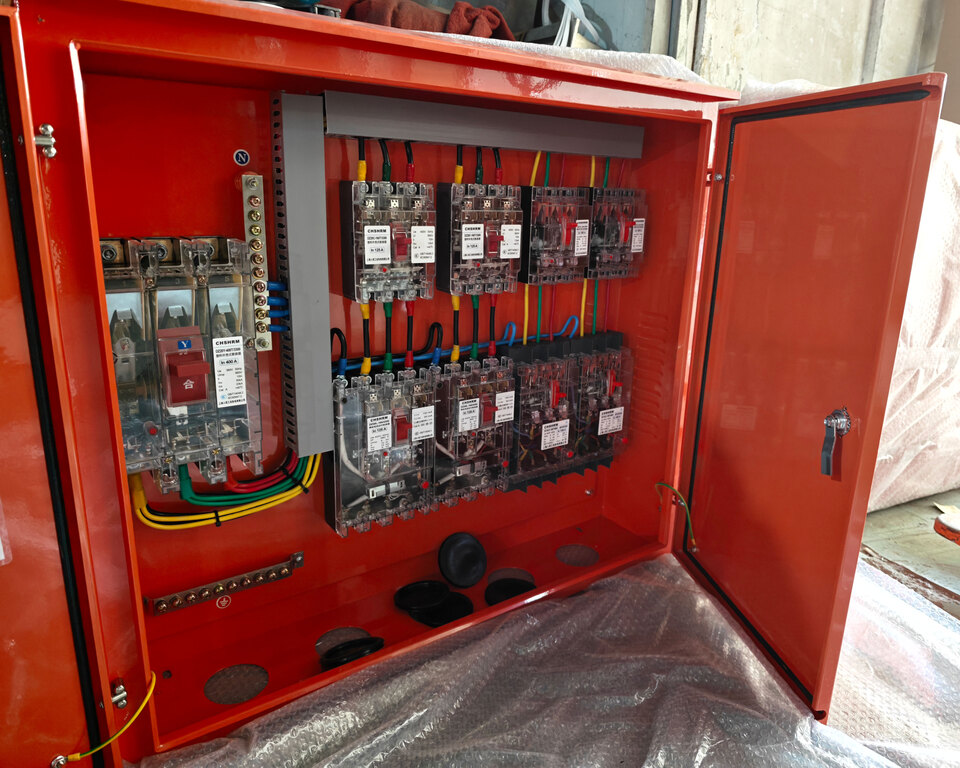

Když jsou dvojité dveře otevřeny, plně se zobrazí elektrická konfigurace uvnitř sStainless Steel Outdoor Left and Right Double-Door Box. Všechny výběry komponent a způsoby zapojení splňují bezpečnostní předpisy pro dočasné použití elektřiny na staveništích.

Hlavní obvod: 400A hlavní vypínač, viditelné přerušovací body zajišťují bezpečnost při vypnutí

Průhledný jistič v plastovém krytu je instalován na levém konci přívodního vedení jako hlavní vypínač se jmenovitým proudem 400A a dvojitou ochranou proti přetížení a zkratu. Průhledná konstrukce pouzdra umožňuje přímý pohled na stav rozepnutí a sepnutí vnitřních kontaktů a dosažení „viditelného bodu přerušení“ – před údržbou mohou elektrikáři vizuálně potvrdit, že hlavní obvod byl zcela odpojen, aniž by se museli spoléhat na kontrolky.

Žlutý, zelený a červený třífázový vodič, modrý nulový vodič a žlutozelený dvoubarevný zemnící vodič jsou všechny připojeny pod hlavním vypínačem. Všechny jsou odlišeny národními standardními barvami a kabeláž je úhledná a standardizovaná. Kabely jsou uspořádány a vedeny kabelovými žlaby, aby se zabránilo křížení a nepořádku, čímž se snižuje riziko zkratů způsobených třením vedení.

Ochrana větve: nahoře jistič, dole proudový chránič (RCD) – každý stroj s vlastním vypínačem a proudovým chráničem.

Vpravo od hlavního vypínače je obvod rozdělen do dvou řad: horní řada je tvořena odbočkovými jističi, zatímco spodní řada obsahuje jističe s vestavěnou ochranou proti chybovému proudu (RCD), čímž je dosaženo standardní konfigurace „jeden stroj, jeden vypínač, jeden proudový chránič“. Každé konstrukční zařízení je nezávisle připojeno k vyhrazenému jističi a RCD. Pokud u kteréhokoli zařízení dojde k úniku proudu nebo přetížení, vypne se pouze tento konkrétní obvod a ostatní zařízení zůstanou nedotčena.

Spínač větve je obvykle dimenzován na 125 A, díky čemuž je adaptabilní na stavební zařízení různých úrovní výkonu – od malých elektrických nástrojů po vysoce výkonné svářečky a napájení věžových jeřábů – což umožňuje flexibilní konfiguraci. Všechny jističe odboček jsou vybaveny průhledným pouzdrem, které umožňuje vizuální kontrolu stavu kontaktů každého okruhu prostřednictvím průhledného panelu, aniž by bylo nutné během rutinních kontrol vypínat napájení nebo otevírat kryt.

Zemnící systém: Nezávislá neutrální tyč a zemnící tyč, třífázový pětivodičový systém TN-S

Skříň je vybavena nezávislými nulovými tyčemi (N tyče) a zemnícími tyčemi (PE tyčemi), které se používají pro centralizované zapojení nulového vodiče a ochranného zemnicího vodiče. Toto provedení zajišťuje spolehlivou ochranu uzemněním a odpovídá normě TN-S na třífázový pětivodičový odběr energie - v celém systému jsou přísně odděleny ochranný nulový vodič (PE) a pracovní nulový vodič (N) a pouzdro zařízení je vždy v bezpečně uzemněném stavu.

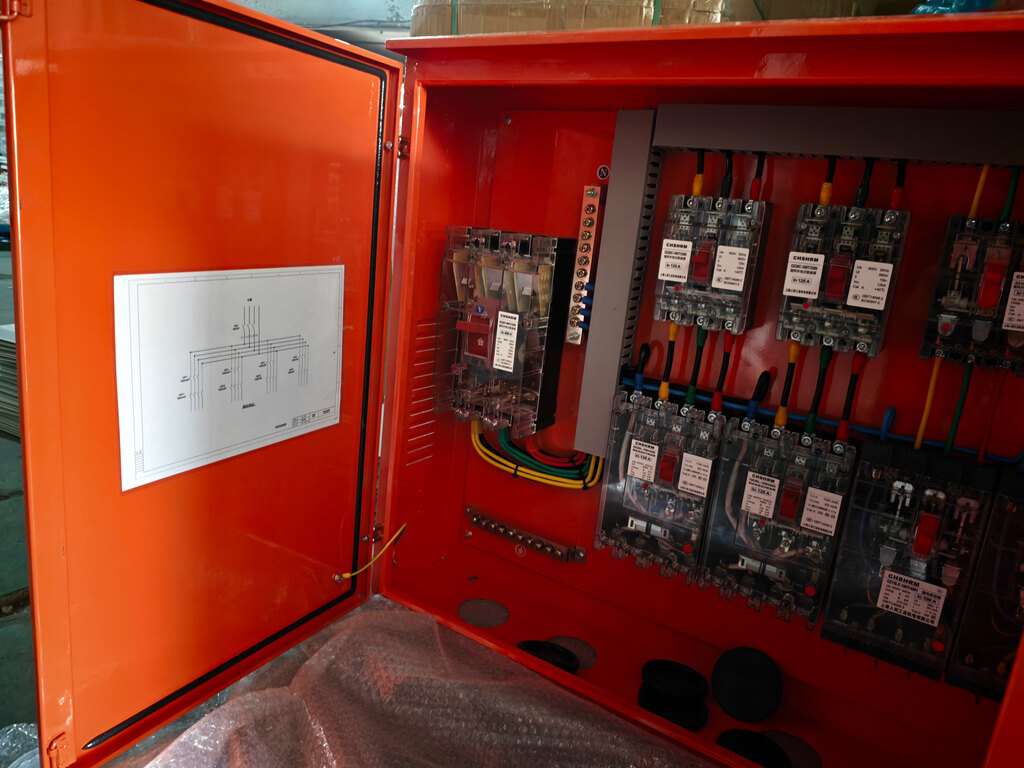

Na vnitřní straně dvířek boxu je nalepeno jasné schéma elektrického systému, které označuje směr obvodu a konfiguraci spínačů, což je vhodné pro elektrikáře k rychlé identifikaci poruch a také umožňuje různým týmům rychle pochopit strukturu systému při střídavé práci.

Konstrukce pro odvod tepla: Otvory pro odvod tepla na bočních deskách snižují nárůst provozní teploty

Boční panely boxu jsou navrženy s několika sadami otvorů pro odvod tepla, které tvoří přirozené kanály pro konvekci vzduchu. To může metabolizovat vnitřní teplo během nepřetržitého provozu zařízení a snížit provozní teplotu součástí. Vnitřek otvorů pro odvod tepla je vybaven sítěmi proti hmyzu, které zabraňují pronikání hmyzu a způsobování zkratů a zároveň zabraňují zatékání velkého množství stavebního prachu.

IV. S urychlením výstavby globální infrastruktury se zrychluje i vývoj trhu stavebních rozvodných skříní

Uvedení tohoto nerezového venkovního levého a pravého dvoudveřového boxu na trh se shoduje s novou fází urychleného globálního rozvoje infrastruktury. Politiky a investice v několika velkých ekonomikách pohánějí trvalý růst poptávky po zařízeních pro distribuci energie na staveništích:

Spojené státy:Podle zákona o investicích do infrastruktury a pracovních míst podepsaného v roce 2021 plánují USA investovat 1,2 bilionu dolarů během osmiletého období do oblastí, jako jsou silnice, mosty, veřejná doprava, železnice, letiště, přístavy, elektrické sítě a širokopásmové připojení. Tato rozsáhlá infrastrukturní iniciativa znamená značnou poptávku po dočasné elektřině na staveništích, díky čemuž je před zahájením jakéhokoli projektu nezbytností vyhovující distribuční krabice na místě.

Střední východ:Super projekty, jako je budoucí město NEOM v Saudské Arábii, rozvoj cestovního ruchu v Rudém moři a expanze města Dubaje, pokračují v pokroku. Staveniště v celém regionu běžně čelí extrémním ekologickým problémům, včetně vysokých teplot, písečných bouří a intenzivního ultrafialového záření, které kladou vyšší požadavky na ochranu elektrických skříní, odolnost vůči povětrnostním vlivům a bezpečné uzamykací mechanismy.

Jihovýchodní Asie:Země jako Vietnam, Indonésie a Filipíny urychlují své procesy industrializace a urbanizace a ve velkém se zahajují infrastrukturní projekty včetně průmyslových parků, přístavů a ​​dálnic. Zařízení pro rozvod energie na staveništích na těchto trzích prochází modernizací z nízkých standardů na mezinárodní, což výrazně zvyšuje poptávku po vysoce chráněných a vyhovujících rozvodných skříních.

Evropa:Iniciativa EU v oblasti infrastruktury „Global Gateway“ a projekty propojování se zeměmi mimo EU pokračují vpřed, zatímco očekávání týkající se rekonstrukce Ukrajiny dále zvyšují poptávku po dočasném zařízení pro distribuci energie na evropském stavebním trhu. Certifikace CE a krytí IP65 jsou základními požadavky pro vstup do evropských stavebních projektů. Venkovní levý a pravý dvoudveřový box z nerezové oceli od společnosti Ouyue Electric již získal certifikaci CE a prošel testováním IP65, což mu dává výhodu prvního na trhu ve shodě.

Podle průmyslových výzkumných institucí se očekává, že celosvětové výdaje na elektrická zařízení ve stavebnictví porostou průměrným ročním tempem přibližně 5–6 %, přičemž velikost trhu by měla do roku 2028 překročit 80 miliard USD. Očekává se, že poptávka po stavebních rozvodných skříních jako povinná součást nových stavebních projektů poroste rychleji než celkový trh stavebních elektrických zařízení.

V. Vstupte na globální trh distribuce elektrické energie na staveništích s vyhovujícími produkty

Ať už jste čínský inženýrský dodavatel zapojený do projektů v zámořské infrastruktuře nebo distributor dodávající zařízení pro rozvod energie na místní trhy, společnost Ouyue Electric vám může poskytnout venkovní levý a pravý dvoudveřový box z nerezové oceli, který splňuje mezinárodní bezpečnostní standardy na místě a využívá výrobní kapacity naší továrny a certifikace shody.

Jakmile jsou výkresy produktu potvrzeny, může být hotový produkt doručen do pouhých 7 dnů.Zašlete nám prosím elektrické požadavky vašeho projektu nebo specifikace skříně a my vám poskytneme kompletní balíček služeb včetně řešení elektrické konfigurace, certifikačních dokumentů a rychlého plánování prototypů.
