Bílá stříkaná nerezová venkovní rozvodná skříň odolná proti dešti sériová výroba skutečné fotografie: Od nástřiku těla skříně, vytvrzování vodotěsných pryžových pásů až po vnitřní strukturu úplná analýza

I. Těleso skříně je nastříkané a čeká na montáž dveřního panelu

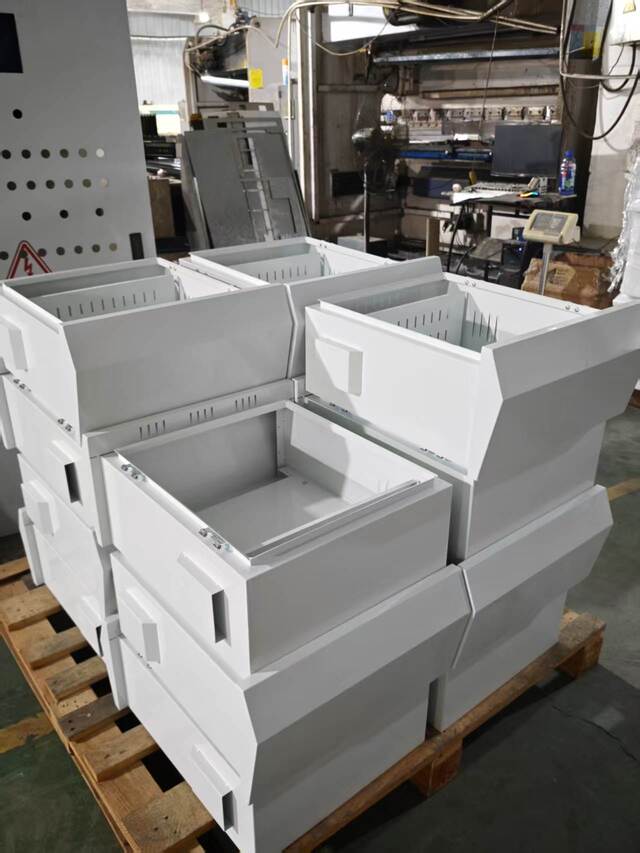

Na první skutečné fotografii jsou desítky bílých korpusů krabic z nerezové oceli, které byly nastříkány, naskládány vrstvu po vrstvě a čekají na vytvrzení pryžových pásů dveřního panelu před konečnou montáží. Každý povrch krabice je pokryt rovnoměrným a jemným bílým elektrostatickým práškovým lakem. Rohy jsou úhledně ohnuté a svary hladké a plné.

Tato šarže krabic je vyrobena z nerezové oceli 304 jako základního materiálu a je potažena elektrostatickou práškovou barvou venkovní kvality. Bílý nátěr má praktické funkce ve venkovních scénářích - světlý povrch odráží tepelné záření slunečního záření. V letním prostředí s vysokou teplotou může být povrchová teplota bílé krabičky o 8-12°C nižší než u tmavě šedé krabičky, což pomáhá snižovat nárůst teploty uvnitř krabičky a prodlužuje životnost komponentů. To je také důvod, proč venkovní rozvodné skříně na evropských a blízkovýchodních trzích obecně preferují bílý nátěr.

II. Vodotěsná pryžová lišta pro dveřní panel byla nainstalována. Po vytvrzení lze sestavit

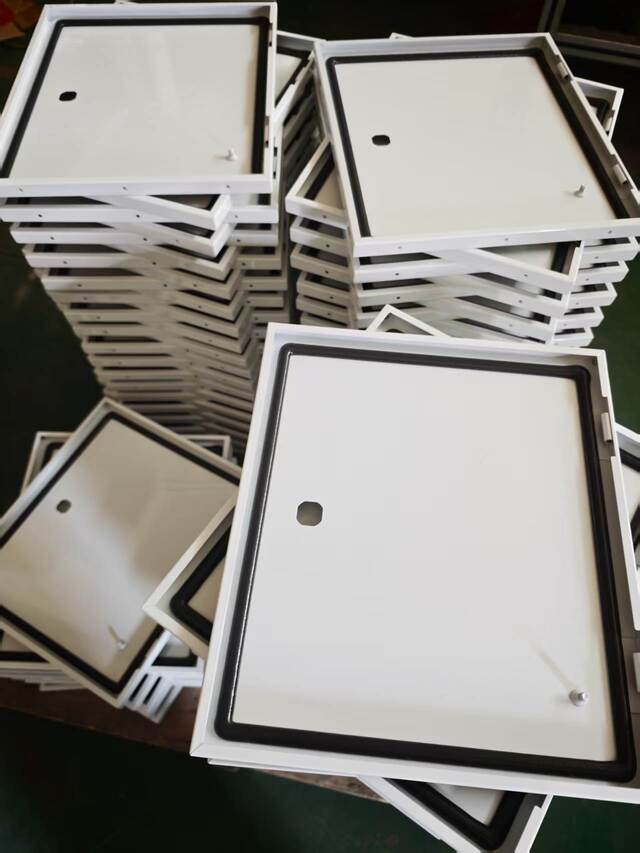

Druhý obrázek zachycuje dveřní panely, které jsou sladěny s touto šarží krabic. Dveřní výplň je doplněna bílým nástřikem a v okrajích jsou zapuštěny souvislé černé voděodolné pryžové lišty. V současné době je ve fázi vytvrzování pryžového pásu a stojí. Pryžový pásek je vyroben z pěnového materiálu s uzavřenými buňkami EPDM (Ethylene Propylene Dien monomer rubber). Je zapuštěn do těsnící drážky na vnitřní straně dvířek boxu přes jednoúčelové lepicí zařízení a celý kruh je utěsněn bez přerušení.

Důvodem pro usazení těsnicího pásu a jeho vytvrzení po instalaci je to, že jakmile je lepidlo na zadní straně pásu EPDM vloženo, potřebuje dostatek času, aby se plně spojilo s drážkou z nerezové oceli, čímž se zabrání následné delaminaci nebo deformaci. Kromě toho se v pásu během stlačování a vkládání vyvíjí vnitřní napětí; ponechání v klidu umožňuje materiálu znovu získat svou přirozenou elasticitu, čímž se zabrání povrchovým nerovnostem způsobeným uvolněním napětí po montáži.

Po vytvrzení každé šarže těsnících pásů dveřních panelů provádějí inspektoři kvality namátkové kontroly rovinnosti těsnící plochy a konzistence odskoku pásu.

Před odesláním jsou celé krabice podrobeny zkoušce deštěm nebo odběru vzorků vzduchotěsnosti IP65, aby se ověřilo, že těsnicí výkon splňuje normy. EPDM pěnové těsnicí pásky s uzavřenými buňkami vybrané společností Ouyue Electric mají dlouhodobý rozsah provozních teplot -40 °C až 120 °C, udržují si stabilní odraz a těsnící vlastnosti i po letech vystavení venkovnímu slunečnímu záření a dešti.

III. Demontáž vnitřních konstrukčních prvků nerezové rozvodné skříně

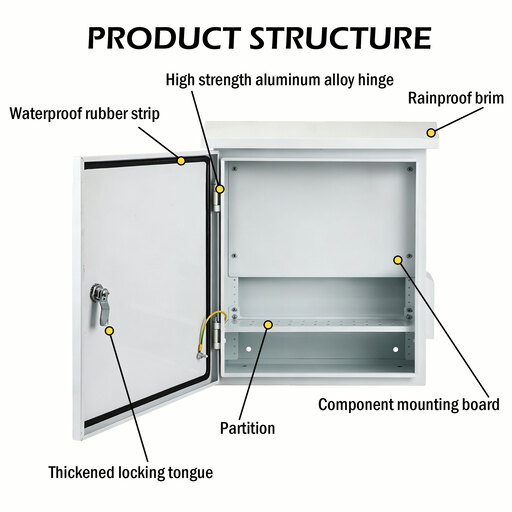

Třetí obrázek ukazuje vnitřní strukturu plně sestavenéhoNerezová venkovní dešťová rozvodná skříň. Pět klíčových součástí je jasně viditelných a lze je rozebrat položku po položce takto:

1. Otočný jazýčkový zámek

Výplň dveří je opatřena nerezovým jazýčkovým zámkem. V zavřeném stavu jazýčkový zámek pevně sevře zamykací desku na vnitřní straně rámu dveří krabice, aby bylo zajištěno, že dveřní panel je pevně uzavřen a těsnicí páska je stlačena dolů. Jádro zámku je vyrobeno z nerezové oceli 304, která je odolná proti korozi a sevření. Podle požadavků zákazníka lze jako volitelné příslušenství vybrat zámky s univerzálním klíčem, trojúhelníkové zámky proti krádeži nebo zámky s pružinovým otevíráním, které všechny podporují dávkové přizpůsobení.

2. Vodotěsný gumový pásek

Z vnitřního pohledu je jasně vidět, že černá vodotěsná pryžová páska EPDM je zcela rozmístěna podél vnitřního kruhu dveřního panelu bez jakýchkoli švů a zlomů. Při zavřeném dveřním panelu je pryžový pás rovnoměrně vtlačen mezi dveřní panel a rám dveří boxu a tvoří souvislou elastickou těsnící plochu, která zabraňuje prosakování dešťové vody, prachu a vlhkosti skrz mezeru dveří.

3. Okraj odolný proti dešti

Horní část boxu je vybavena šikmou krempou, která se rozšiřuje dopředu. Funkcí tohoto ohybového provedení je vést dešťovou vodu stékající po stěně nebo nad boxem do oblasti daleko od dveřní mezery, čímž se zabrání hromadění vody podél horní hrany dveřního panelu a prosakování do těsnící plochy. Okraj klobouku a hlavní tělo krabice jsou vyrobeny ze stejného kusu desky CNC ohýbáním a jsou vytvořeny z jednoho kusu. Není potřeba svařování a nehrozí únik svaru.

4. Deska pro montáž komponent

Vnitřek boxu je vybaven odnímatelnými pohyblivými montážními deskami pro upevněníjističe, stykače, svorkovnice a další komponenty. Instalační deska je vyrobena z pozinkovaného ocelového plechu nebo nerezového plechu a je připevněna k zapuštěným trámům na zadní straně krabice pomocí šroubů. Odnímatelný design znamená, že zákazníci mohou dokončit předmontáž a kabeláž komponent mimo krabici a poté nainstalovat celou desku do krabice, což zlepšuje efektivitu instalace na místě.

5. Přepážka

Vnitřek boxu je možné vybavit kovovými přepážkami dle požadavků zákazníka, rozdělujícími prostor uvnitř boxu na samostatné elektrické příčky. Mezi funkce přepážky patří: dosažení fyzické izolace obvodů různých napěťových úrovní, oddělení hlavního obvodu od řídicího obvodu nebo poskytnutí nezávislého stínícího prostoru pro specifické komponenty. Přepážka je připevněna k držáku přepážky uvnitř krabice šrouby a její polohu lze flexibilně upravit dle výkresů zákazníka.

IV. Se skutečnými výrobními linkami vás zveme k ověření kvality

Ať už potřebujete standardní venkovní dešťovou rozvodnou krabici nebo nestandardní krabicové tělo hluboce přizpůsobené podle projektových výkresů, Ouyue Electric může dodat rozvodnou krabici z nerezové oceli, která obstojí ve zkoušce venkovního použití s ​​výrobními schopnostmi a standardy kontroly kvality výchozí továrny.

Výroba hotového výrobku trvá pouze 7 dní po potvrzení výkresů výrobku.Vítejte a pošlete své technické požadavky nebo specifikace krabice. Co nejdříve poskytneme návrhy řešení a ukázkové plánování.
