Jak mohou venkovní kovové rozvodné skříně udržet spolehlivý provoz při vysokých teplotách léta?

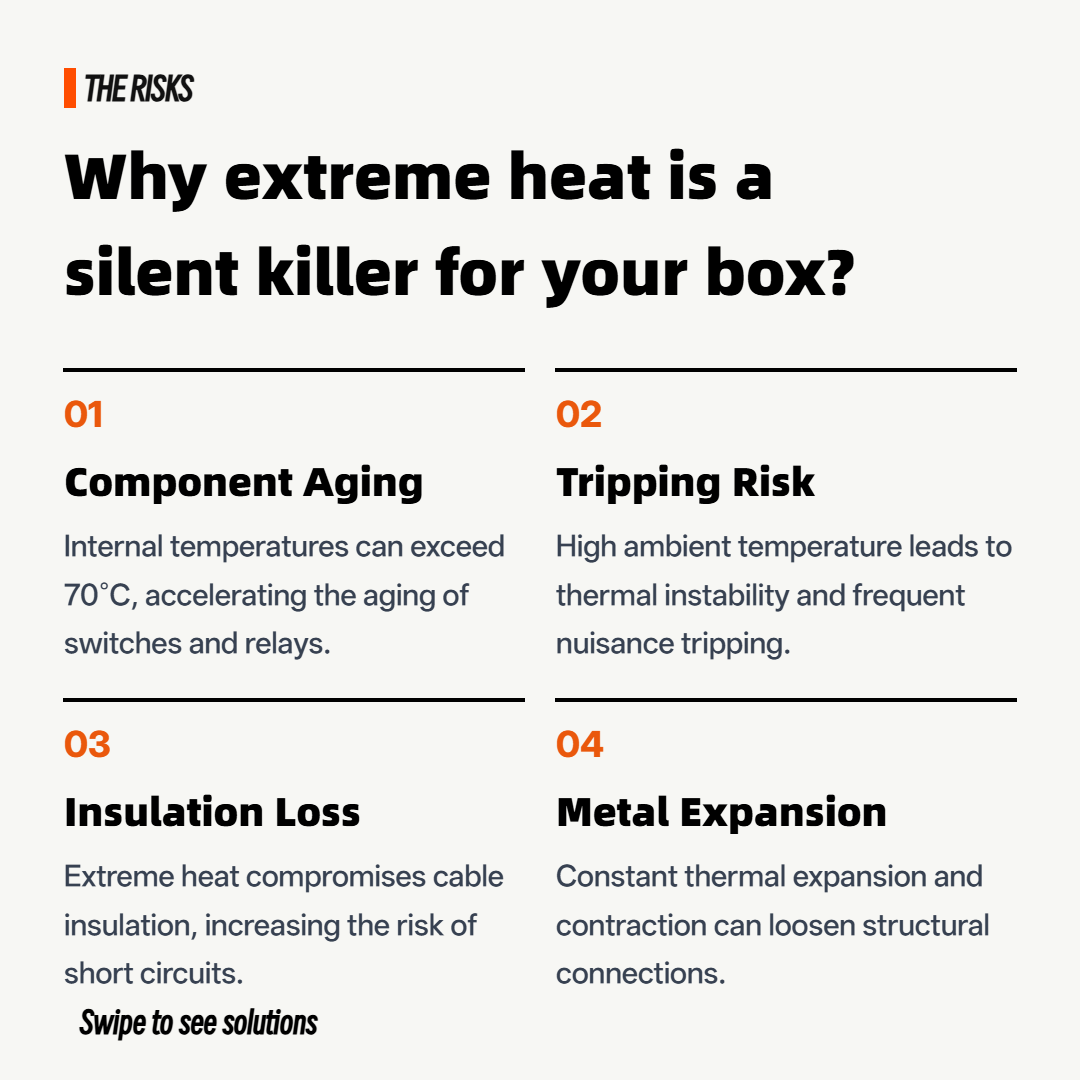

Hlavní nebezpečí vysoké teploty pro kovové rozvodné skříně

Jak se blíží léto, neustále vysoké teploty a intenzivní sluneční záření představují možnost poškození venkovních elektrických zařízení.Kovové rozvodné skříně, při dlouhodobém vystavení intenzivnímu slunečnímu záření může mít vnitřní teplotu daleko vyšší než okolní teplotu, což může následně způsobit poruchu jističů, urychlit stárnutí elektronických součástek, snížit izolační výkon a dokonce vést k požáru.

Jak se tedy efektivně vypořádat s vysokými teplotami a intenzivním slunečním zářením, abychom zajistili bezpečný a spolehlivý provoz rozvodných skříní v parném vedru? Tento článek poskytuje profesionální výklady z hlediska analýzy zdroje tepla, řešení odvodu tepla, konstrukčního návrhu a výběru materiálu.

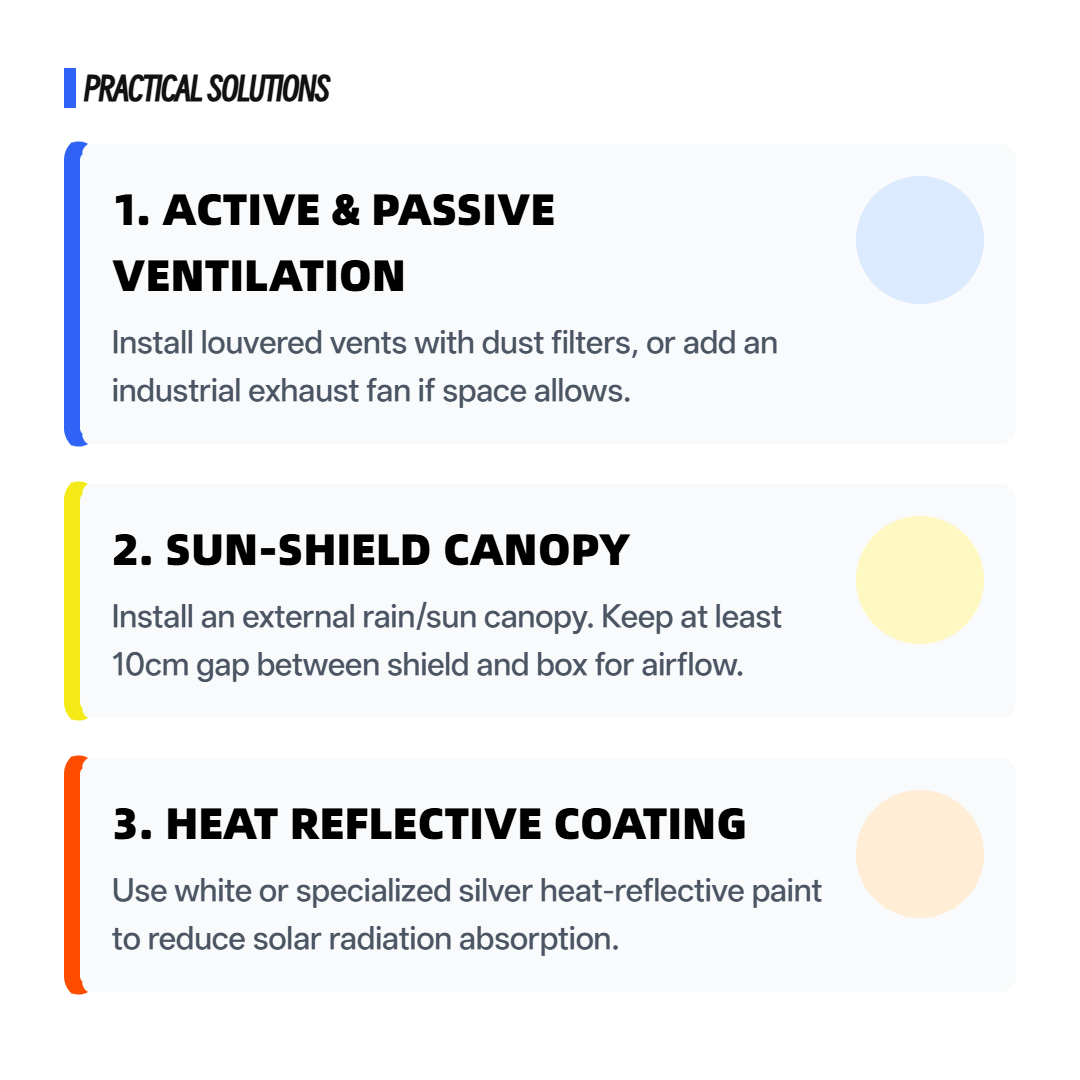

Řešení odvodu tepla rozvodnou skříní: Kombinace pasivního a aktivního

1. Přirozený odvod tepla konvekcí (pasivní)

• Provedení větracího otvoru: Přívody vzduchu jsou umístěny ve spodní části boxu a výstupy vzduchu jsou umístěny nahoře nebo na obou stranách. Horký vzduch stoupá vzhůru a vytváří "komínový efekt". Doporučuje se, aby poměr ploch vstupu a výstupu vzduchu nebyl menší než 1:1,2 a měly by být uspořádány střídavě, aby se zabránilo vnikání dešťové vody.
• Žaluzie: Všechny ventilační otvory jsou vybaveny žaluziemi odolnými proti dešti pro vyvážení odvodu tepla a ochrany.
• Dvouvrstvá horní izolace: Přijímá dvouvrstvou strukturu vnějšího horního krytu a vnitřní izolační desky s mezerou 10-15 mm uprostřed, což může účinně zabránit přímému slunečnímu záření a vedení tepla.

2. Nucený odvod tepla (aktivní)

Pokud je teplo generované zařízením uvnitř boxu vysoké (jako jsou frekvenční měniče, nabíjecí moduly, velkokapacitní spínané zdroje) nebo v oblastech s extrémně vysokými teplotami v létě, mělo by se použít aktivní chlazení.

• Axiální ventilátor: Nainstalujte ventilátor s ochrannou síťkou na horní nebo boční stranu krabice a zkombinujte jej s přepínačem regulace teploty (nastavte spouštěcí teplotu, například 40 °C), abyste dosáhli ventilace podle potřeby. Doporučený objem vzduchu je ≥100 CFM a stupeň ochrany je IP54 nebo vyšší.
• Tepelný výměník: U venkovních boxů s vysokými požadavky na těsnění (jako jsou komunikační základnové stanice) lze použít deskové nebo jádrové tepelné výměníky k přenosu vnitřního tepla ven bez vnášení prachu a vlhkosti.
• Průmyslová klimatizace: Když je potřeba vnitřní teplotu stabilně regulovat pod 35℃ a existuje požadavek na antikondenzaci, lze nakonfigurovat klimatizaci s malou skříňkou (s chladicím výkonem 300-2000W).

3. Návrh konstrukce a optimalizace výběru materiálu

Barva krabice a nátěr

1. Výběr barev: Světlé barvy (např. RAL 7035 světle šedá, RAL 9003 signální bílá) absorbují přibližně o 30-40 % méně slunečního záření než tmavé barvy. Při dlouhodobém vystavení slunci venku se doporučuje dát přednost světlým barvám.
2. Tepelně izolační nátěr: Tepelně izolační nátěr s přidanými dutými keramickými mikrokuličkami nebo lze zvolit izolační vrstvu z polyuretanové pěny (tloušťka 10-20 mm), která výrazně snižuje vedení tepla z povrchu krabice do interiéru.

Sluneční clona a způsoby instalace

1. Instalace sluneční clony: Nainstalujte nezávislou hliníkovou desku nebo plastovou sluneční clonu asi 50-100 mm nad krabici, abyste zabránili přímému slunečnímu záření dopadajícího na horní stranu krabice. Udržujte cirkulaci vzduchu mezi sluneční clonou a horní částí krabice.
2. Orientace instalace: Pokud to podmínky dovolí, umístěte rozvodnou skříň na sever nebo severovýchod, abyste minimalizovali odpolední přímé sluneční světlo.
3. Zvýšená instalace: Minimálně 0,5 metru nad terénem, ​​aby se zabránilo vlivu plošného sálavého tepla a akumulace vody.

Vnitřní dispozice a tepelné hospodářství

1. Izolace zdroje tepla: Součásti s vysokým vývinem tepla (jako jsou transformátory a nabíjecí moduly) umístěte do blízkosti ventilačních výstupů nebo do samostatných oddílů.
2. Nechte kabelový žlab prázdný: Udržujte vnitřní prostor volný, aby se zabránilo hromadění kabelů, které by bránily proudění vzduchu.
3. Instalace desek pro odvod tepla: Naneste teplovodivou pastu na zadní stranu vysoce výkonných součástí a připevněte je na hliníkovou základní desku pro odvod tepla, aby odváděla teplo do kovového pláště krabice.

 Aktuální případy měření a návrhy výběru

Společnost Ouyue Electric kdysi poskytla venkovní rozvodné skříně pro autobusovou nabíjecí stanici v jižním pobřežním městě. Naměřená data v létě ukázala, že:

• Okolní teplota: 38℃ (14:00)
• Barva krabice: RAL 7035 světle šedá
• Struktura: Dvouvrstvý vrchní kryt + oboustranná žaluziová ventilace + 80mm² ventilační plocha
• Vnitřní vybavení: 1 jistič 63A, 2 přepěťové ochrany, 1 elektroměr
• Skutečné výsledky měření ukazují, že nejvyšší teplota uvnitř boxu je 52 ℃, což je o 11 ℃ méně než u jednovrstvého tmavě šedého boxu. Všechna zařízení pracují normálně bez jakéhokoli tepelného vypínání.

Návrh na výběr

Pro obecné venkovní rozvodné boxy: Upřednostňuje se použití světlého nástřiku a přirozené konvekce na obou stranách, což nevyžaduje dodatečné náklady.

V jižních oblastech s vysokou teplotou a vlhkostí v létě: Doporučuje se přidat axiální ventilátory s regulací teploty nebo zvolit dvouvrstvé stropy.

Pro scénáře generování tepla s vysokou hustotou, jako je přizpůsobení nabíjecích hromad a skříně pro konverzi frekvence: Nakonfigurujte výměníky tepla nebo klimatizační jednotky skříně a současně vypočítejte požadavky na výrobu a odvod tepla.

Klíčové body každodenní údržby

1. Každý měsíc zkontrolujte, zda nejsou větrací otvory ucpané prachem nebo pavučinami, a vyčistěte sítě proti hmyzu.
2. Každé čtvrtletí otestujte, zda spínač regulace teploty a ventilátor fungují normálně.
3. Zkontrolujte stav stárnutí těsnící lišty a včas vyměňte tvrzenou pryžovou lištu.

Proč si vybrat nás?

Čína Ouyue Electric Co., Ltd. se již více než deset let věnuje výrobě kovových rozvodných skříní. Pro scénáře s vysokou teplotou a silným slunečním zářením v létě nabízíme různá konstrukční řešení pro odvod tepla, která zabraňují úpalu, včetně nástřiku světlých barev, dvouvrstvé izolace, žaluziového větrání a ventilátorů s regulací teploty.

Naše výrobky jsou vyrobeny ze železa, nerezové oceli 304 a nerezové oceli 316L, se stupněm ochrany od IP54 do IP65. Přizpůsobení je k dispozici na vyžádání.

Vítejte na konzultaci a nákupu. Nechte svou rozvodnou skříň bezpečně projít každým horkým létem.
