Pouštní fotovoltaické šílenství přichází. Vydrží to vaše rozvodná skříň? Přizpůsobený průvodce pro rozvodné krabice z nerezové oceli odolné vůči vysokým teplotám

I. Příležitosti na Středním východě: Trh s fotovoltaikou v bilionech juanů uvolňuje obrovskou poptávku po fotovoltaických skříních

Saúdská Arábie a Spojené arabské emiráty prosazují energetickou transformaci bezprecedentní rychlostí a Blízký východ se stává „zlatým trhem“ pro čínská energetická zařízení, aby se rozšířila do celého světa. Podle údajů z průmyslové výstavy plánuje Saúdská Arábie do roku 2030 investovat 100 miliard amerických dolarů do výroby obnovitelné energie s cílem zvýšit podíl obnovitelné energie do roku 2030 na 50 %.

Spojené arabské emiráty plánují do roku 2030 výrazně zvýšit podíl čisté energie a v příštích pěti letech investovat přes 60 miliard amerických dolarů do výstavby a modernizace energetické infrastruktury.

Dva super projekty se staly hlavními motory fotovoltaického boomu na Blízkém východě. Jedním je projekt zeleného vodíku NEOM (Future New City) v Saúdské Arábii. Tento projekt staví 2,2 GW fotovoltaickou elektrárnu, 1,65 GW větrnou farmu a 400 MWh bateriový systém ukládání energie. Je to největší světový projekt zeleného vodíku.

Druhým je Mohammed bin Rashid Solar Park v Dubaji. Jako největší samostatný solární park na světě se chystá zprovoznit jeho šestá fáze o výkonu 1 800 MW a sedmá fáze 2 000 MW fotovoltaiky se systémem skladování energie 1 400 MW zahájila výběrové řízení. Celková plánovaná instalovaná kapacita je 7 260 MW s investicí 13,6 miliardy amerických dolarů.

V tomto kole stavebního boomu si pozornost zaslouží jasný signál nákupu: Když generální dodavatelé EPC v Saúdské Arábii a Spojených arabských emirátech vybírají dodavatele zařízení, pískové rozvodné skříně a venkovní skříňová tělesa z nerezové oceli jsou uvedeny jako hotspoty poptávky a musí mít stupeň ochrany IP55 nebo vyšší a musí být ověřeny pro provoz v prostředí 50 °C.

II. Dvojí zabijáci pouštního klimatu: písečná invaze a stárnutí při vysokých teplotách

Obyčejnýnerezneboželezné rozvodné skřínědobře fungují v mírných oblastech. Jakmile jsou však umístěny v pouštích Středního východu, okamžitě čelí dvěma osudovým výzvám:

Výzva jedna: Písek a prach

V pouštních oblastech překračuje roční počet dní písku a prachu 100 a unášené částice písku mají velikost částic v rozmezí od 0,1 do 0,5 mm, což je dostatečné pro proniknutí do běžných utěsněných struktur.

Poté, co se písek a prach dostanou do krabice, hromadí se na povrchu desky plošných spojů a představují riziko zkratu. Přilnavost k povrchu chladiče snižuje účinnost odvodu tepla o více než 30 %. Dlouhodobé opotřebení může také způsobit prasknutí těsnicího proužku, čímž vznikne začarovaný kruh.

Výzva druhá: Vysoká teplota

V extrémně vysokých teplotách léta na Blízkém východě může povrchová teplota krabice na přímém slunci dosáhnout 75-80°C. Pokud je konstrukce skříně pro odvod tepla nedostatečná, může vnitřní teplota snadno překročit 60 °C, což daleko překračuje optimální pracovní rozsah 40-55 °C pro většinu elektrických součástí. Běžné pryžové těsnící pásky při vysokoteplotním vypalování stárnou a tvrdnou zrychleným tempem a elektrostatický práškový lak postupně ztrácí lesk a prášková.

Ochranná schopnost schránkového těla se časem rozpadá. Závažnější je, že teplotní rozdíl mezi dnem a nocí může dosáhnout 30°C. V důsledku rozdílu v součiniteli tepelné roztažnosti vzniká napětí mezi tělesem kovové skříně a vnitřními součástmi. Po dlouhodobém opakování může dojít k prasknutí svaru a uvolnění šroubu.

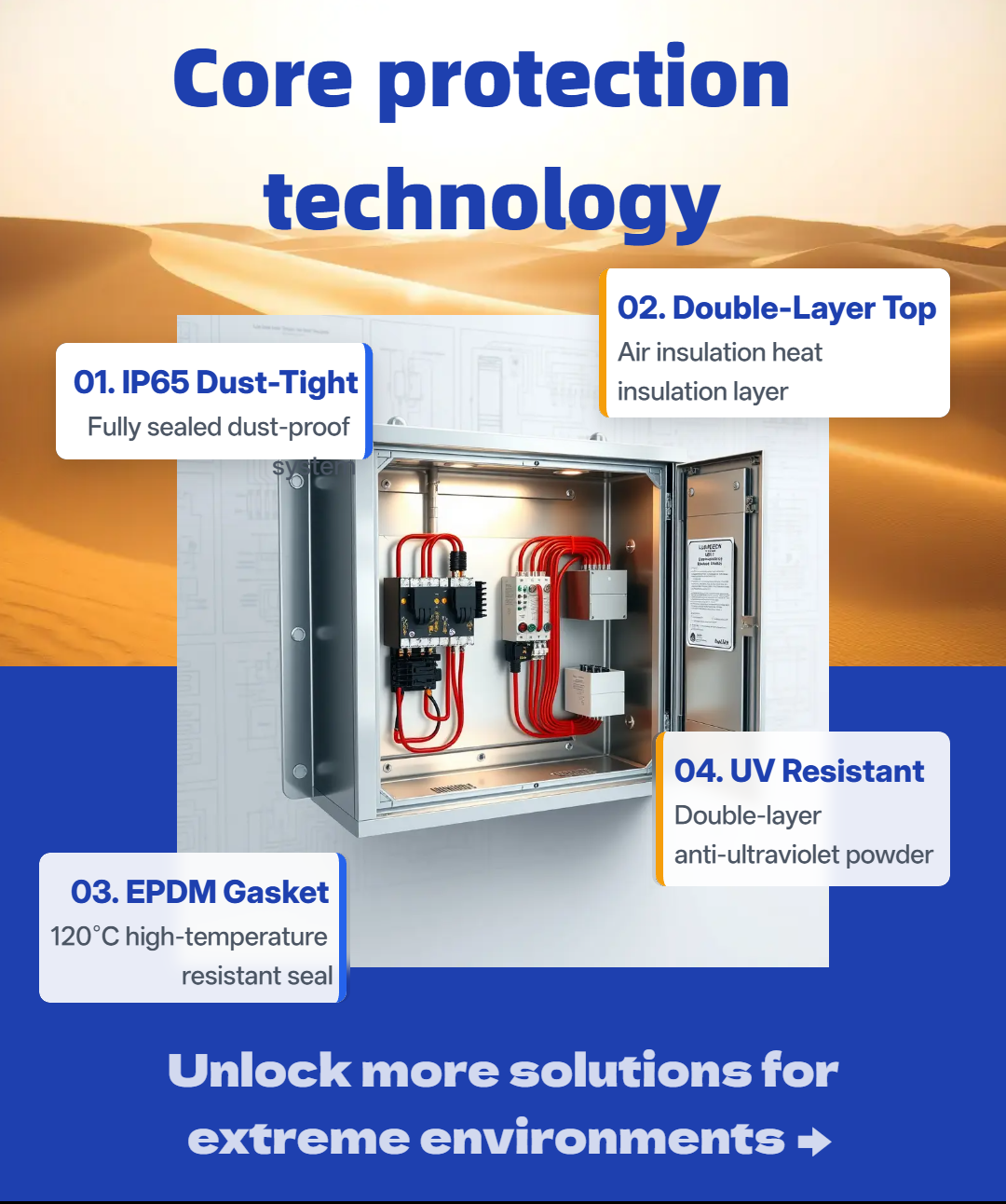

III. Pět přizpůsobených řešení pro pouštní nerezovou rozvodnou skříň Ouyue Electric

V reakci na speciální požadavky trhu na Středním východě vyvinula společnost Ouyue Electric kompletní přizpůsobené řešení pro rozvodné skříně z nerezové oceli na pouštní úrovni v pěti dimenzích: ochrana, tepelná izolace, těsnění, nátěr a testování.

1. IP65 prachotěsná konstrukce

Fotovoltaický projekt na Středním východě vyžaduje krytí IP55 nebo vyšší, zatímco Ouyue Electric přímo srovnává se standardem IP65. Podle IEC 60529 znamená IP6X úplnou prachotěsnost – krabice je kvůli testování umístěna do krabice na písek a prach pod podtlakem. Po otevření krytu pro kontrolu by se do interiéru neměl dostat žádný prach.

Pokud jde o cestu implementace, přijímáme trojitou těsnicí obrannou linii: mezi dveřní panel a tělo krabice je vložen pěnový těsnící pás EPDM s uzavřenými buňkami, aby vytvořil první souvislou těsnící plochu; Všechny upevňovací šrouby jsou opatřeny nerezovými podložkami a pryžovými O-kroužky. Vstupní a výstupní otvory mají dvouvrstvé kabelové těsnící spoje.

Praxe fotovoltaických elektráren v prostředí Gobi ukazuje, že schéma použití labyrintových těsnění v kombinaci s těsněními ze silikonové pryže může snížit propustnost písku a prachu o 90 %. Konstrukce těsnění Ouyue Electric byla na tomto základě upgradována na těsnicí drážku z nerezové oceli + kontinuální pěnový těsnicí pás EPDM, který má více výhod v životnosti těsnění a odolnosti vůči teplotě.

2. Dvouvrstvý horní kryt pro tepelnou izolaci

U boxů, které jsou zcela vystaveny spalujícímu slunci, přidáváme nad hlavní box zavěšený horní kryt sluneční clony, který tvoří 50mm vzduchovou izolační vrstvu mezi horním krytem a horním povrchem boxu. Tento design odkazuje na vyspělé řešení pasivní izolace v průmyslu - blokování přímého vedení tepla slunečního záření do vnitřku boxu prostřednictvím dvouvrstvé struktury.

Naměřená data ukazují, že za podmínek okolní teploty 45°C a intenzity slunečního záření 1000W/m² lze vnitřní teplotu nerezové rozvodné skříně vybavené dvouvrstvým horním krytem snížit o 6-10°C ve srovnání s jednovrstvým horním krytem a není potřeba vůbec žádná další spotřeba energie.

3. Těsnicí pásy odolné vysokým teplotám

Obyčejné pryžové těsnící pásy, pokud jsou nepřetržitě vypalovány nad 80 °C, ztvrdnou, prasknou a podstoupí trvalou deformaci tlakem během 3 až 6 měsíců, což vede k selhání těsnění. Ouyue Electric volí EPDM (Ethylene Propylene Diene Monomer) pěnové těsnící pásy s uzavřenými buňkami, které vydrží dlouhodobou teplotu až 120 °C a krátkodobě špičkovou teplotu až 150 °C.

Přední dodavatelé těsnících materiálů v oboru ověřili, že vysoce kvalitní silikonové kaučukové a EPDM těsnící pásy dokážou zachovat vynikající odolnost a kompresní těsnicí výkon ve složitém venkovním prostředí, což zajišťuje realizaci IP67 a vyšších úrovní ochrany.

Kromě toho má průřez těsnícího pásku design ve tvaru písmene D, přičemž velikost stlačení je řízena na 30 % až 40 %. To nejen zajišťuje dostatečný těsnicí tlak, ale také ponechává elastický okraj pro zvládnutí studených a horkých cyklů.

4. Dvouvrstvý nástřik odolný vysokým teplotám

Přestože je nerezová ocel 304 sama o sobě odolná vůči korozi, pod dvojím působením silných ultrafialových paprsků a vysokých teplot na Středním východě bude povrch holé desky stále oxidovat a rychle se odbarvovat. Přijímáme dvouvrstvý elektrostatický práškový nástřik: základní prášek zajišťuje přilnavost a antikorozní ochranu základny, zatímco mouka nabízí odolnost vůči povětrnostním vlivům a vlastní barvy.

Tloušťka každé vrstvy filmu je přísně kontrolována v rozmezí 60-90μm. Průmyslová praxe ukazuje, že nástřik 80-120μm prášku specifického pro venkovní použití může účinně odolávat vnější erozi.

U rozvodné skříně Iron je dvouvrstvý nástřik ještě důležitější – před nástřikem se provádí fosfátování na bázi zinku v kombinaci s epoxy-polyesterovým práškem venkovní kvality. Test solnou mlhou může dosáhnout více než 500 hodin, což splňuje požadavky na export.

5. Údaje z experimentální zprávy prokazují

Ouyue Electric poskytuje následující testovací zprávy nebo podporu pro každý produkt na pouštní úrovni.

IV. Duální certifikace CE/IP65: Technický průkaz pro export na Střední východ

Projekty EPC v Saúdské Arábii a Spojených arabských emirátech obecně přijímají čínské standardy (GB), ale stále existují jasné požadavky na certifikaci CE a úrovně ochrany. Nerezová rozvodná skříň Ouyue Electric prošla certifikací CE a testem stupně ochrany IP65.

Produkt je v souladu s normou ochrany krytu IEC 60529 a splňuje požadavek na minimální prahovou hodnotu „IP55 nebo vyšší stupeň ochrany“ pro generální dodavatele EPC ve fotovoltaickém projektu na Středním východě.

V. Otevřete přizpůsobení distribuční krabice na úrovni pouště pomocí výkresů

Ať už se podílíte na přizpůsobení zařízení pro rozsáhlé fotovoltaické projekty na Středním východě, jako je NEOM v Saúdské Arábii a MBR Solar Park v Dubaji, nebo si rezervujete krabicové produkty odolné vůči vysokým teplotám a písku pro trh na Středním východě, Ouyue Electric může poskytnout celou řadu přizpůsobených služeb od výběru materiálu, konstrukčního návrhu až po podporu certifikace CE/IP65.

Výroba hotového výrobku trvá pouze 7 dní po potvrzení výkresů výrobku. Vítejte a pošlete své technické požadavky nebo specifikace krabice pro pouštní projekt. Poskytneme vám kompletní řešení včetně ověření úrovně ochrany, výběru materiálu odolného vůči vysokým teplotám a rychlého plánování vzorků, které vám pomůže úspěšně zajistit objednávky na Středním východě.
