Společnost Ouyue Electric uvedla na trh dvouvrstvý oddělený kovový plášť rozvodné skříně: s oddělenými silnoproudými a slaboproudými zónami a předinstalovanými kolíky zkracuje dobu montáže kompletních sad.

I. Sériová výroba skutečné natáčení: Standardizované skříně jsou seřazeny a vycházejí z výrobní linky, což intuitivně představuje schopnost dávkového dodání

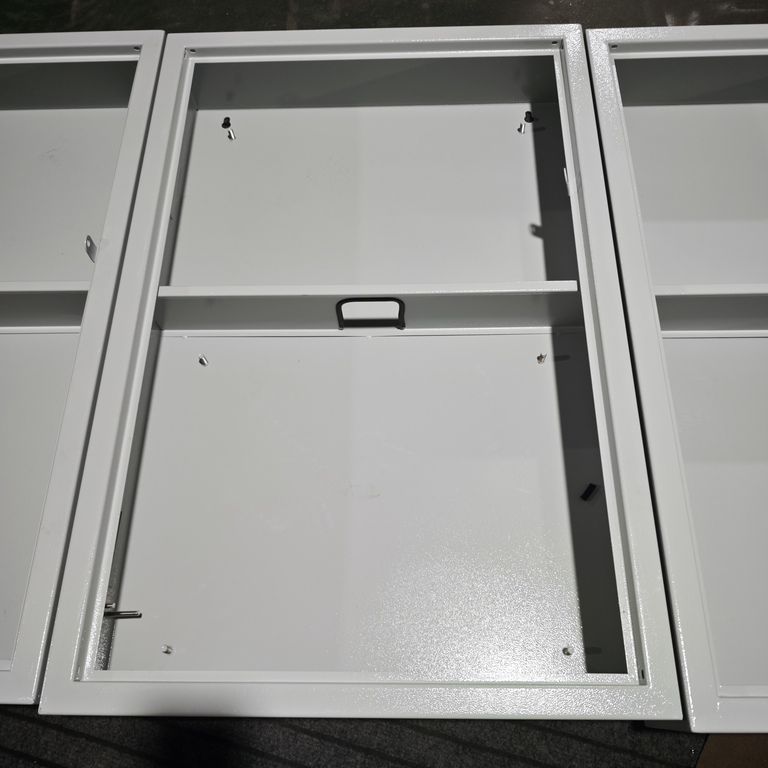

První reálná fotografie zachycovala scénu řady dvouvrstvých oddělených kovových plášťů rozvodných skříní umístěných vedle sebe v montážním prostoru dílny. Korpus skříně ještě nemá nainstalovaný dveřní panel, ale detaily opracování plechu samotného korpusu krabice jsou plně odhaleny - hrany a rohy rámu jsou pravidelné, linie ohybů úhledné a svary hladké bez otřepů.

Hlavní tělo skříně je vyrobeno z kvalitního ocelového plechu válcovaného za studena, který je tvořen laserovým řezáním a CNC ohýbáním v jednom kuse. Rám krabice je zesílený a vyztužený, se silnou nosností a odolností proti nárazu. Povrch prošel fosfátováním pro odstranění rzi a vysokoteplotním elektrostatickým epoxidovým práškovým nátěrem. Povlak je matně slonovinově bílý, s jednotným a hladkým povrchem laku.

 Vyznačuje se ochranou proti korozi, odolností proti korozi, odolností proti poškrábání a není náchylný ke žloutnutí, takže je vhodný pro dlouhodobé použití v suchém vnitřním prostředí. Vzhled s bílým práškovým nástřikem je jednoduchý a moderní a je vysoce sladěn s prostředím výzdoby interiérů továren, stavebních distribučních místností, laboratoří atd.

Procesní odkaz	Způsob zpracování	Funkce
Základní materiál	Vysoce kvalitní ocelový plech válcovaný za studena, vytvořený CNC ohýbáním z jednoho kusu	Vysoká pevnost, není náchylná k deformaci a rám je zesílený a vyztužený
Svařování	Přesné bodové svařování s hladkým broušením svaru	Těsnící základ je dobrý, bez otřepů nebo ostrých hran
Předběžná úprava	Fosfátování pro odstranění rzi	Zvyšuje přilnavost práškových nátěrů a poskytuje korozivzdornou základní vrstvu
Povlak	Vysokoteplotní elektrostatický epoxidový práškový lak, matná slonovinová bílá	Antikorozní, antikorozní, odolný proti poškrábání a není náchylný ke žloutnutí

II. Podrobné vysvětlení vnitřní struktury: Integrovaná přepážka + předinstalované sloupky, zjednodušující montáž kompletní sady od úrovně plechu

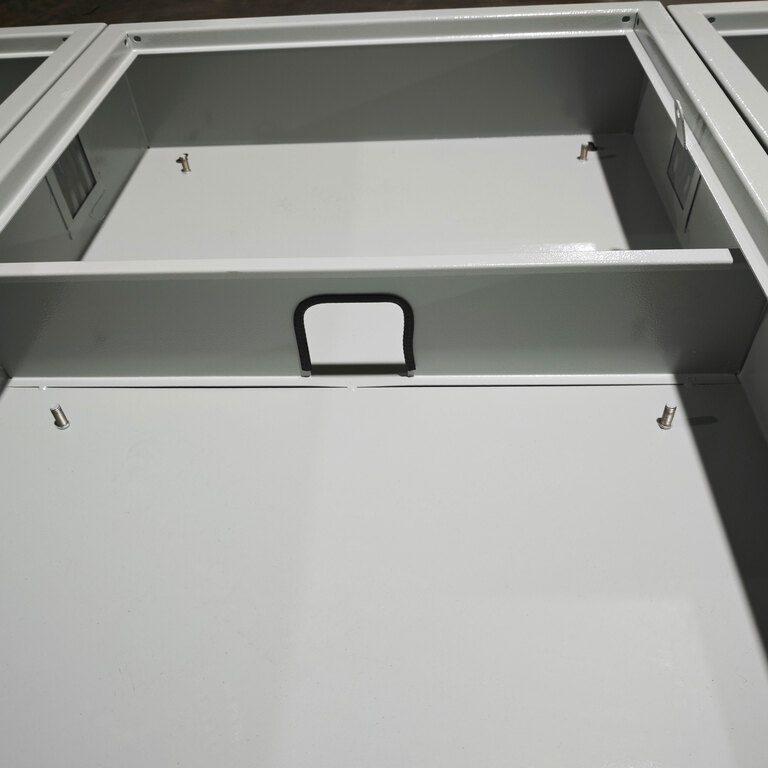

Druhá skutečná fotografie otevírá vnitřní strukturu skříně a jasně prezentuje základní design tohoto produktu - dvouvrstvou přepážku a předinstalovaný čepový systém.

Integrovaná kovová dělicí deska: Silná a slabá elektřina jsou odděleny a kabeláž je úhledná

Uvnitř krabice je horizontálně instalována integrovaná kovová přepážka, která rozděluje vnitřní dutinu na dva nezávislé instalační oddíly nahoře a dole. Přepážka je svařena a připevněna k rámu krabice, vyznačuje se vysokou pevností, odolností v ohybu a schopností podpírat těžší elektrické komponenty. Základní hodnota této struktury spočívá v dosažení oddělení silné a slabé elektřiny nebo v hierarchickém uspořádání komponent:

Horní přihrádka:Lze jej použít k instalaci ovládacích a signálních komponent, jako jsou přístroje, kontrolky, moduly PLC, svorkovnice atd.

Spodní přihrádka:Používá se k uspořádání hlavních napájecích součástí obvodu, jako jsou jističe, stykače, tepelná relé a měděné přípojnice.

Horní a spodní oddíly jsou fyzicky izolovány, aby se zabránilo elektromagnetickému rušení generovanému velkým proudem v hlavním obvodu ovlivňovat přesnost signálu řídicího obvodu. Zároveň je výrazně sníženo křížové rušení vedení a rozlišovací linie jsou při údržbě na první pohled jasné.

Průchod drátu: Horní a spodní oddíl jsou propojeny a není použito žádné boční vinutí

Uprostřed přepážky je otevřen dlouhý drátěný průchod ve tvaru pásu. Vodiče mezi horním a spodním oddílem mohou být přímo připojeny tímto průchodem, aniž by bylo nutné obcházet boční stranu krabice pro kabeláž. Díky tomuto detailnímu návrhu je cesta vedení nejkratší a nejpravidelnější. Kabelové žlaby mohou být přímo vyrovnány s kabelovými kříženími pro pokládku, což současně zvyšuje efektivitu montáže a estetický vzhled.

Předinstalované pevné čepy z nerezové oceli ve čtyřech rozích: eliminují potřebu vrtání a řezání závitů na místě

Pevné svorníky z nerezové oceli jsou předem přivařeny ve čtyřech rozích horní i spodní části skříně, což je klíčový konstrukční prvek, který výrazně zkracuje celkovou dobu montáže. V tradičních instalacích skříní vyžaduje montáž elektrických komponent měření na místě, umístění, vrtání a závitování – procesy, které jsou nejen časově náročné, ale také s sebou nesou riziko nesprávně zarovnaných otvorů, které vedou k nezabezpečeným instalacím. S předinstalovanými svorníky se tento proces přesune do fáze výroby plechu. Po obdržení skříně mohou montéři přímo zajistit přístroje, jisticí lišty, montážní zadní desky, svorkovnice a další součásti pomocí šroubů na předvrtaných svornících, což eliminuje potřebu jakéhokoli obrábění na místě.

Vezmeme-li jako příklad rozvodnou skříň s 10 okruhy, může předinstalovaný šroubový design ušetřit přibližně 30 až 40 minut času montáže. U rozsáhlých strojírenských zakázek jsou akumulované úspory nákladů na práci a čas značné.

III. Těleso dveří a montáž: Kompletní sada, vhodná pro různé scénáře použití

Levá strana boxu je vyhrazena pro montáž dveřních pantů a je sladěna s bílými boxovými dveřmi stejné specifikace. Na obrázku je vidět, že dveřní panely stejné šarže jsou umístěny na boku a čekají na montáž. Těleso dveří lze vybavit zámky a pozorovacími okny dle požadavků zákazníka. Po uzavření může dosáhnout prachotěsné ochrany a zabránit neprofesionálům v chybách.

Způsob instalace využívá exponovaný typ namontovaný na stěnu. Zadní strana boxu je vyhrazena s otvory pro zavěšení, které lze přímo upevnit na stěnu bez dalších držáků. Pro scénáře, které vyžadují pozemní instalaci, lze volitelně vybavit také základní konzolou.

IV. Typické scénáře aplikací

Díky standardizované plechové konstrukci dvouvrstvého odděleného kovového pláště rozvodné skříně a flexibilního předinstalovaného systému čepů je vhodný pro různé scénáře vnitřní distribuce energie a řízení

Stavební rozvody elektrické energie: Podlahové rozvodné skříně, rozvaděče osvětlení, hlavní vypínače a odbočkové vypínače jsou uspořádány v horním a spodním oddělení.

Průmyslové ovládání:Řídicí skříň PLC, elektrická řídicí skříň pro přizpůsobení zařízení. Ovladače a svorky jsou instalovány v horním prostoru a komponenty pohonu jsou uspořádány ve spodním prostoru.

Laboratoř a čistá dílna:Vzhled bílého práškového laku je v souladu s vnitřním prostředím a splňuje prachotěsné a estetické požadavky na čisté scénáře.

Hromadné technické zadávání zakázek:Standardizovaná struktura podporuje velkosériovou výrobu a rychlé dodávky, vhodná pro centralizované párování velkých stavebních projektů.

V. Od plechu po kompletní sady: Zjednodušte si proces montáže pomocí standardizovaných skořepin

Společnost Ouyue Electric se zavázala poskytovat zákazníkům efektivnější a standardizovaná řešení elektrických krytůúroveň výroby plechu. Dvoukomorové kovové skříně se vyznačují integrovanými přepážkami, předinstalovanými montážními kolíky a standardizovaným rámem, který nabízí výrobcům panelů a inženýrským dodavatelům produkty zastřešení, které kombinují strukturální pevnost se snadnou montáží.

Jakmile jsou výkresy produktu potvrzeny, trvá dokončení hotového produktu pouze 7 dní.Ať už potřebujete standardní specifikace nebo vlastní návrhy na základě vašich výkresů,zašlete nám prosím své technické požadavky,a my okamžitě poskytneme návrhy řešení a plánování výroby vzorků.
